十多年来,LCD在电视和移动电子产品市场中占据主导地位。制造商们专注于不断降低LCD的制造成本,扩大市场规模,使得它们成为了随处可见的日用品。但是自1963年Martin Pope发布第一篇关于有机发光显示器(OLED)的文章开始,OLED逐渐作为超薄,高色域的平板显示技术成为研究的热门。不过由于成本昂贵,开发技术难度高,成品率低以及有机体的不稳定等因素,离大规模普及还有一段很长的路程。
而量子点显示在近两年来可谓是风生水起,在全球彩电大咖的布局下,颇有“长江后浪推前浪”之势,与OLED显示同样定位旗舰高端系列产品,不同的是,量子点显示是基于独特的短波长激发纳米级特种颗粒的显示技术,打破了“色域与成本和亮度是矛盾”这一平衡。
浙江大学教授、量子点资深专家彭笑刚教授曾经说过,“量子点有可能是人类有史以来发现的最优秀的发光材料”。
量子点尺寸连续可调,可实现蓝色到绿色、到黄色、到橙色、到红色的发射,色彩精准而且纯净。其色彩效果如果按照最高的BT.2020标准算,苹果手机也只有50%左右,既有一半的颜色显示不出来,但量子点可以做到100%的色域。对应于超高清蓝光标准高色域的要求遥,量子点显示有能力还原我们所能感知的所有颜色。
目前采用量子点膜技术的光致发光技术是目前量子点显示中成熟可靠的技术。传统LCD显示屏只要将背光中白色LED光源更换为蓝色LED光源和添加上一层纳米量子点的薄膜就可以达到卓越的色彩表达能力。
总的来说,量子点显示技术的优势可以概括为“高、纯、久”三大方面。“高”就是色域高,色域覆盖率达110%NTSC;“纯”就是颜色纯,色彩纯净度比普通LED提升约58.3%,精准呈现大自然色彩;“久”就是色彩久,稳定的无机纳米材料的量子点能够保证色彩恒久不褪色,色彩持久稳定可达60000小时。
由于量子点粒径在1~10nm之间,比表面积非常大,氧气和水汽容易对量子点表面产生破坏,导致荧光猝灭,因此量子点薄膜需要采用两层高阻隔膜和特殊高分子聚合材料包裹量子点以形成三明治结构,天鸿科技的量子点膜是由PET原膜,量子点层,隔氧阻水的阻隔层以及纳米微结构表层材料组成的多层复合材料。

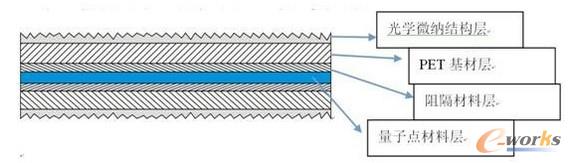

量子点薄膜结构显示出最外层是具有光学微纳结构的表层,它具有减少牛顿环的支撑作用和增加蓝光折返路径以及均光的三重作用,上下两层PET是基材层。PET基材内侧有隔氧阻水的SiO2涂层。中间的量子点材料层由量子点、高分子聚合物以及其他配方料组成。量子点薄膜有个其他光学膜没有的特殊指标---无效边际,主要是量子点薄膜层在自由空气中随着时间的推移索产生的量子点发光失效,该指标在今天强调超窄边框的大环境下有着特殊意义。天鸿的量子点薄膜在经过双85环测超过500小时的情况下,无效边际仍然小于0.2mm,它对于未来手机上的无边框设计具有重大意义。

量子点膜的电镜照片:其中a是全貌,b,c,d是局部图像。

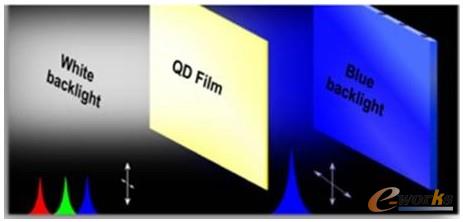

量子点显示应用中,原本背光模组里的白光LED换成蓝光LED,并没有蓝光量子点,一切的关键都在红光、绿光量子点上。量子点使用约2/3的蓝光产生红光和绿光。

为了使量子点显示器达到各个性能指标,更准确的呈现所表现的色彩,充分发挥量子点显示的优势,就需要对量子点层做精细的配方工作,来配合不同机种中的蓝色背光模组和液晶panel,以使整体量子点显示屏达到合适的色坐标。同时量子点层的厚度均匀度也是影响量子点显示效果的关键指标,所以量子点层厚度的控制就显得非常重要了。
在量子点膜生产中要保持量子点本身不受外界条件的破坏,保持原有的荧光效率和稳定性,利用阻隔膜生产三明治结构的量子点膜就成为现实条件下的唯一选择。
量子点材料由于其特殊的性能对水汽和氧气的敏感性,从而不得不采用高阻隔薄膜进行结构性封装,在涂布时不仅要考虑涂层厚度的控制,还要考虑复合成三明治结构以后的总厚度。目前量子点薄膜涂层厚度一般在50-100um左右,这种比较大的涂布量可以采用逗号、辊涂和狭缝等几种方式。
逗号涂布,在目前国内加工工艺基础上针对600mm以下尺寸,刮刀的精度可以保证在1-2um左右,放大到大尺寸量子点薄膜的65英寸需求,在1500mm宽度上的不均匀度会达到5-10um的误差,这个厚度差会直接影响到色坐标XY的值超出标准范围,对于客户要求色坐标误差不得大于0.5%的公差来说还是太大了。另外量子点胶水易于结块和沉淀,逗号涂布很难处理掉异物和纵向拉丝的问题。
同样,辊涂方式也存在多种致命的问题。
