好用与能用的差别

       一个产品， “能用”和“好用”实际上是完全两个世界的事情，其评价主要体现在易用性与经济性，也即用户友好性（User-friendly）,另一个视角即经济性，从总拥有成本（Total Cost of Ownership）。

       消费电子有着巨大的用户潜力， “易用性”成为必须，否则，品牌将由于极高的用户学习阻碍其被市场认可，进而无法获得规模而无法获得经济性。而工业产品，如机器装备，通常大家认为功能性才是核心，像HMI设计只是“锦上添花”的事情。然而，我们必须改变这种思想，因为如果操控复杂那么同样影响用户的使用而被市场拒绝，这是现实的诉求。而另一方面，卓越，是从每个细节中体现的，关注用户的体验，精心打磨的产品，必然为市场所接受。
       为什么要重视HMI设计

       操作人员不是工程师

       机器操作员不是工程师，他们并不需要掌握复杂的专业知识和技能，他们需要的是简单的操作机器，否则，用户需要为操作工支付工程师的薪水。

       页面数量越少越好，理想的就是只有1个画面；

       按键越少越好，最好就1个开，1个关。

       追求精致是一种品质

       一叶知秋，管中窥豹说的就是一种场景，一个工程师，如果能够在一个细微间精益雕琢，他所呈现的那种精益求精的态度是可以被信任的。同样道理，一个在HMI细节处不断精雕细琢的机器制造商，也能被用户从这些细节中把握到“专业”&“职业”，赢得信任，就在点滴之间。

       用户想要什么样的HMI设计？

       终端用户关注点

       简单：能一个页面，就不要两个；

       高大上：不是爱慕虚荣-而是卓越追求；

       流畅：不要出现 “卡顿”现象，我的耐心是有限的；

       直观：不能让我猜这个按钮干什么用的，也不要让我去联想；

       机器开发者关注点

       术业有专攻，我是否可以能够设计专业的HMI？

       是否花费太多时间在UI上不值得？

       会不会喧宾夺主？

       HMI设计思想

       在机器设计中，贝加莱积累了大量UI（User Interface）设计的经验与准则，概括起来，包括以下几个要点：

       布局一致性（consistency）

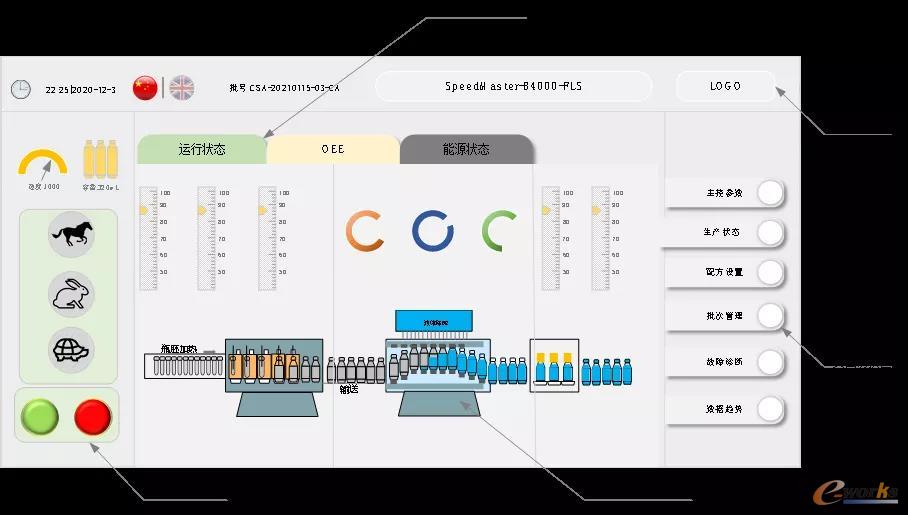

       对机器制造商而言，其机器需要具有一致性的布局设计，尤其是有多产品线的制药、锂电、光伏设备领域，UI设计必须体现“品牌”的一致性，以及操控一致性。品牌一致性是企业的形象，而操控一致性则是用户学习成本的考量。如图2所示，通常在顶部形成基本的语言、日期与时间的显示。左侧规划核心操作按钮与整体机器数据显示，中间则由多个标签构成不同的切换页面，右侧可以形成主要页面切换。图2仅是一个布局的手动设计参考，可以在Visio或其它画图软件中预先进行规划，并形成企业的统一风格。
       一致性不仅指布局，当然也体现在配置的字体、色彩组合、图标的一致性。

       切换合理性（rationality）

       在HMI设计中，由于往往存在多的页面，在初期设计中，必须通盘考虑，避免让操作人员往返于各个页面。相近的如状态显示类、参数设置类、维护类都需要分类，避免在不同页面间的切换带来的不必要的时间消耗。

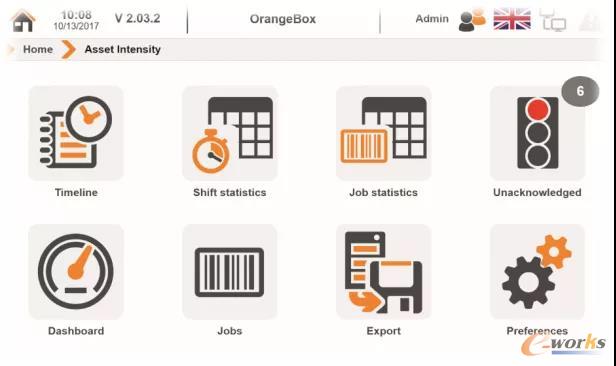

       例如图3，是一个资产管理类的页面，可以像文件夹一样进入，然后针对不同的独立页面访问，并可以随时回到Home，就像智能手机的操作一样简便。

       显示直观性（Intuitiveness）

       在工业装备的UI设计中，不能像消费电子产品那样过于追求“炫酷”的效果，不能影响操作的直观性，不能让操作人员在炫酷中无所适从，而是直接明了，不会困惑于选择。图标必须简约，易于理解，不能让操作人员产生歧义。

       设计简约性（Simplicity）

       就像我们在设计PPT所要遵循的原则一样，Less is More，颜色遵循最多不超过3个，避免采用与报警（黄色）、警告（红色）这样的颜色冲突，使得操作人员误判断。字体：尽量避免多的字体选择，字体大小、加粗、下划线、颜色、斜体这些可选中尽量避免多的设置。

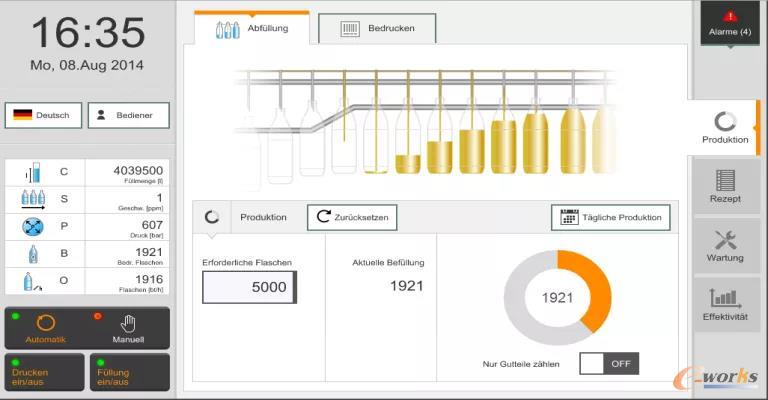

       图4灌装设计，就是比较简单的规划，简约性主要体现在每个页面元素尽量少，避免过多的“重点”出现在页面上，如果过多的重点就相当于没有重点，关键数据呈现即可。

       操作安全性（Safety）

       在工业UI设计中，必须避免一些不应该出现的情况，影响机器的安全性，必须与功能性设计紧密结合。

       避免出现误操作，当然这也需要硬件保障；

       对于造成危险后果的，必须有手动确认环节；

       数据的安全保护；

       工欲善其事必先利其器-mappVIEW

       mappVIEW是贝加莱Automation Studio平台内嵌的HMI设计组件，它提供了高效的HMI设计支持能力。

       01 Web技术与自动化融合

       mappVIEW是贝加莱Automation Studio平台内嵌的HMI设计组件，它是Web技术与自动化技术融合的产物， 采用模块化软件设计思想，通过OPC UA将数据规范化访问并呈现于HMI端，任意支持HTML/Javascript/CSS的终端均可访问来自PLC上的数据。
       图5所示，mappVIEW实际上借助于IT技术的丰富呈现能力，与自动化的控制技术融合。

       02 支持多媒体访问

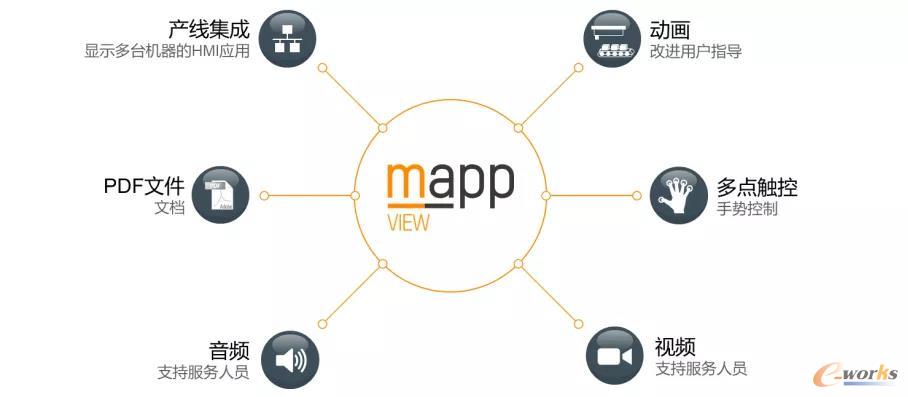

       mappVIEW可以使得传统嵌入式系统开发的HMI脱离其原有的有限资源能力，如图6所示，可以将音视频、动画、PDF文件等PC端的技术融入到HMI中，可以让机器的功能性更强大，例如动画体现机器的运行状态、PDF在线文档，或采用视频的机器维修指南，这都使得机器赋予更为强大的现场运营能力。

       03 丰富的控件

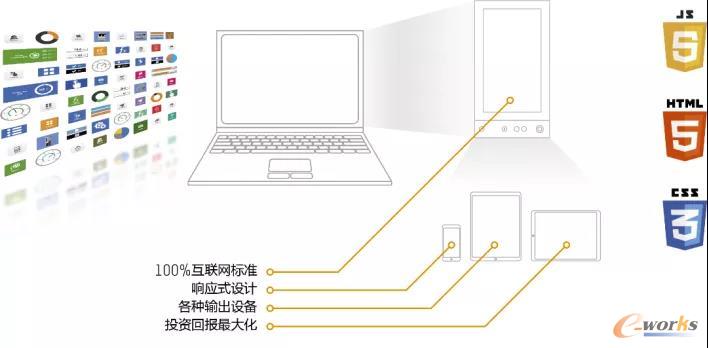

       在mappVIEW中有数百个各种控件，采用直观而易于理解的方式，通过“拖拽”的方式在屏幕上布局，配置，这降低了普通工程师对于专业的UI设计的学习，即使是新手也可以设计出令人耳目一新的UI。
       图7所示为其控件库（左侧），而且，自适应技术，使得这些画面可以被不同规格的手机、面板访问。

       04 功能性设计，简化工程师工作

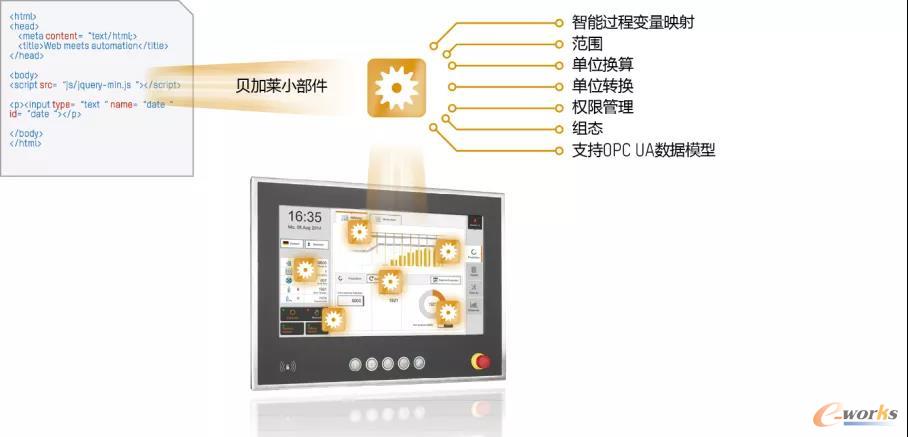

       通过内部的OPC UA数据模型支持能力、智能变量映射，让HMI与程序间建立关联，使得工程师可以快速的配置出可用的HMI，降低工作时间消耗。
       图8显示器功能性，不仅局限于控件的画面设计，还提供机器本身的各种功能性支撑。

       硬件支撑

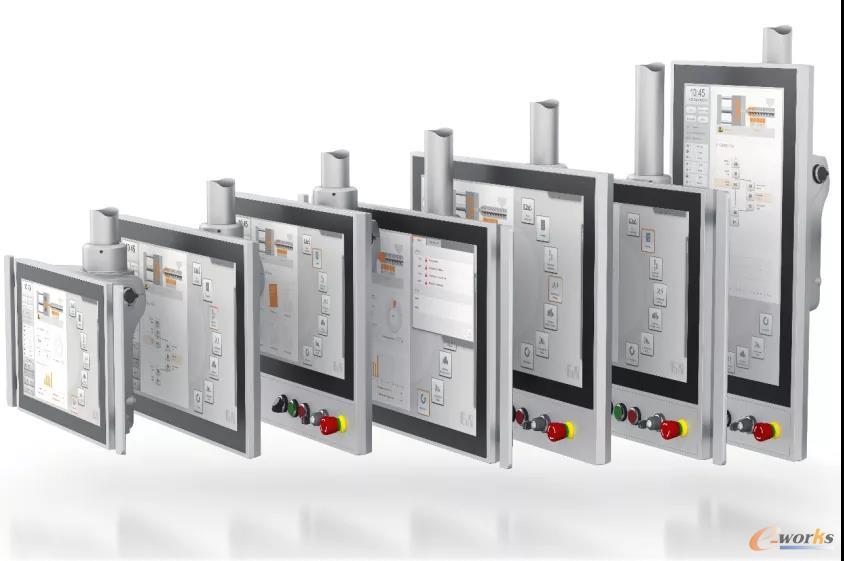

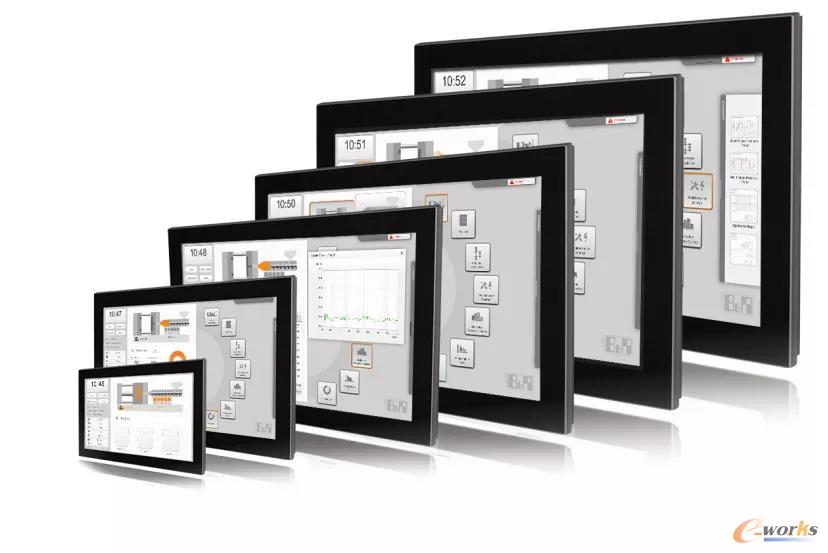

       在贝加莱，有多种精美设计的HMI支持mappVIEW画面呈现，Panel PC各个系列都采用Intel X86高性能CPU，像Intel Apollo Lake、Core i多核处理器。另外，随着LCD/LED等制造成本的不断下降，大尺寸的工业面板也不新鲜，且价格也较之以往下降，因此，可以在同一个页面中获得更大的表达，减少页面数量，图5所显示的尺寸从5.7英寸到24英寸，运行Windows 10级操作系统。
       设计实例

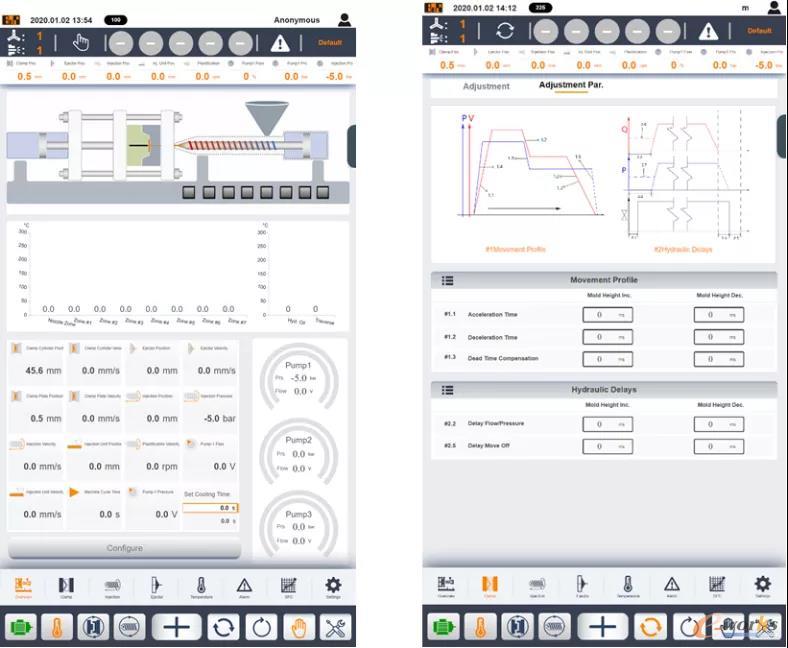

       注塑机行业普遍的操作习惯是竖屏结构，由于要显示的内容众多，并且针对开合模、锁模、射胶等流程，这个行业的操作习惯是很多按键，也被设计为二级目录布局于底部。图10显示了针对注塑机的精美画面设计。

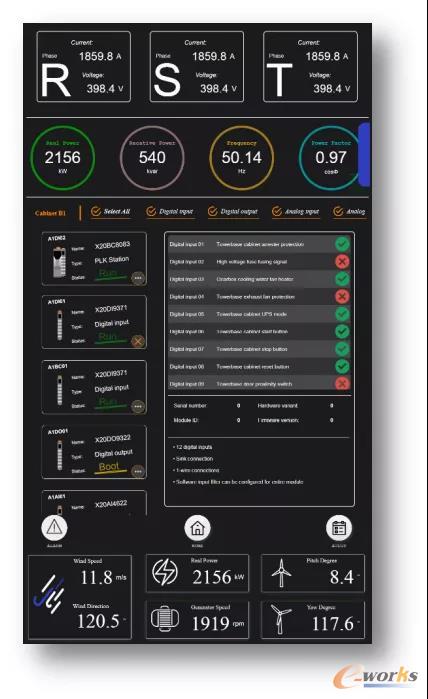

       在风电行业，关键参数显示是核心，另外，图11也提供了黑色背景下的酷炫设计，但并不影响功能性操作。

       HMI设计看上去是一个“锦上添花”的事情，在过去很长一段时间不为机器制造商所重视，然而，当我们明白，一切的细节雕琢都是工匠品质的体现，一个人，一个企业赢得信任，就来自这种为用户不断打磨自己产品的精神。

       mappVIEW，值得您的工程师一试，必给你惊喜。
