数巧在线轻量化后处理3DLite助力某知名手机厂商产品研发

2021-11-24数巧科技

1136阅
Simright 3DLite是数巧创新的基于Web的三维轻量化可视化软件,支持三维数据(模型和CAE仿真结果)的在线查看和后处理操作。

   Simright 3DLite是数巧创新的基于Web的三维轻量化可视化软件,支持三维数据(模型和CAE仿真结果)的在线查看和后处理操作。某知名手机厂商公司将3DLite应用于研发环节,上线后获得了用户的高度评价,据悉目前在该公司的使用人数已超过400人。 基于数巧的3DLite产品,该公司实行对旗下产品仿真结果检查与性能评估,例如:手机跌落、折弯、扭转等工况分析。上百GB的仿真结果,在3DLite可轻松浏览,流畅操作,打通了研发环节中高精度仿真与设计优化的“最后一公里”。

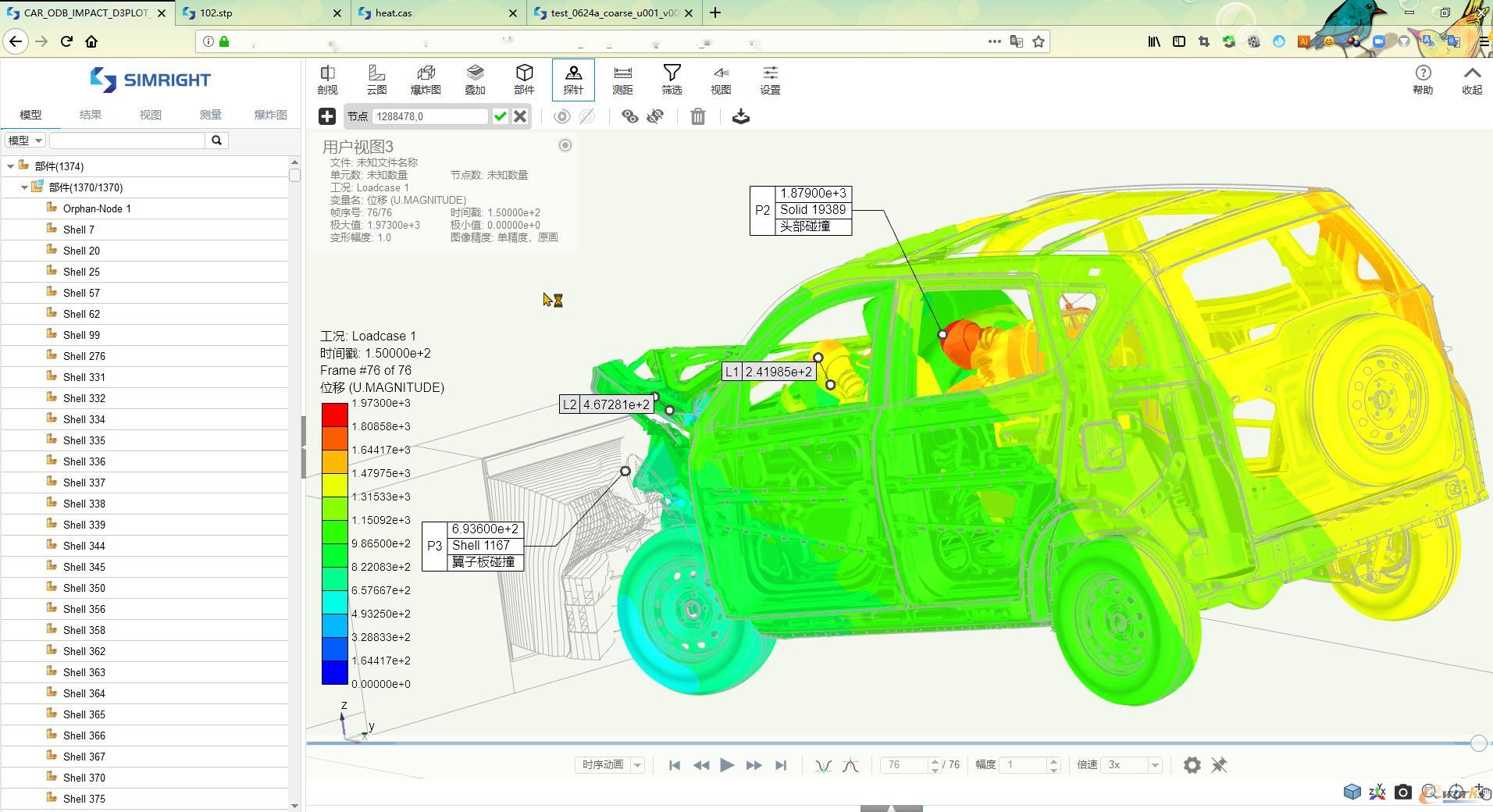

结果云图查看功能展示

结果云图查看功能展示

案例亮点

       1.提升效率,加速方案评审与沟通

       传统协作模式下,仿真部门给设计部门提供WORD或PPT版的仿真报告,需要针对产品不同位置和角度截取结果图片,仿真工程师重复打开结果以及编写报告的工作量很大。而设计工程师拿到的WORD/PPT报告中,由于截取的模型结果图片有限,而且图片是二维静态的,往往缺少设计工程师关心的信息,会要求仿真部门提供更多的图片,或者到仿真工程师电脑前查看三维结果,导致迭代和沟通效率低下。

       基于数巧3DLite产品,仿真结果可以通过网址进行分享,用户无需安装任何软件,就可以通过PC/手机/PAD等多端浏览器进行三维模型结果交互查看,极大地提升了仿真部门与设计部门的协同效率。

       2.易学易用,助力产品工程师优化产品

       用户以往使用的专业的仿真后处理软件功能强大,且需要使用者具备一定的CAE知识和仿真经验,对于设计部门的工程师学习成本较高。

       数巧3DLite软件通过网址访问即可使用,简易的交互风格让产品工程师无师自通,便捷直观地查看仿真结果,精准定位设计缺陷,及时提出优化方案。软件提供的旋转、缩放、视图、剖切、隐藏、半透明、动画等交互方式,100%满足用户对结果检查的需求,这也是3DLite能在该公司的设计部门得到广泛应用的重要原因之一。

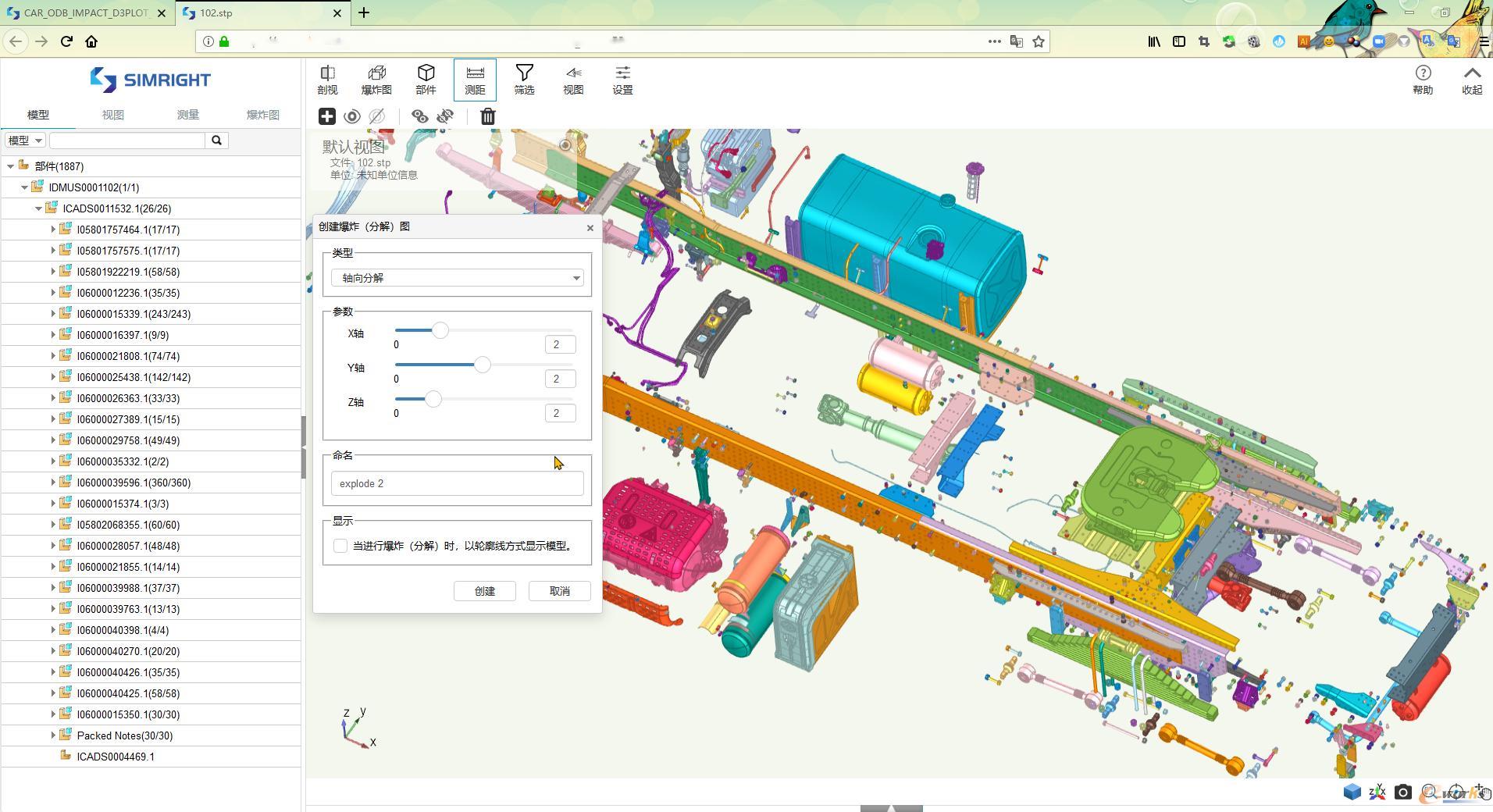

爆炸图功能展示

爆炸图功能展示

       3.节省成本,打造制造业用得起的CAE工业软件

       传统仿真后处理软件价格不菲,往往只有仿真部门才会采购,设计部门的工程师数量往往是仿真部门的数倍,要想给他们配备查看仿真结果的软件,除了学习成本,软件采购成本也是一个企业不得不考虑的因素。

       数巧3DLite基于B/S架构的模式,一套部署可支持多人同时使用,灵活的价格体系相比传统单机版的销售模式,有巨大的优势。B/S架构下,软件的升级维护只需要对服务端进行操作,所有人可同步升级,也大大降低了软件维护的成本。

       4.轻便快捷,极致轻盈的使用体验

       如今仿真结果动辄达到几十GB甚至上百GB,通过传统单机版的后处理软件加载时间很长,操作卡顿、严重影响用户体验和工作效率。

       据该公司的工程师分享,基于数巧3DLite轻量化后处理软件,大部分仿真结果的加载速度相比单机版软件能提升5-10倍以上,用户体验有了质的提升。这得益于3DLite先进的数据处理与三维渲染技术,尤其针对B/S架构下结合CAE仿真结果数据的特点,进行了深度重构、压缩和优化。

       此外,得益基于3DLite采用的WebGL的本地化渲染技术,确保最频繁的三维交互操作(如旋转、缩放、平移等)都在本地渲染,不会产生额外的数据传输与延迟,最大程度保证了三维交互的流畅性。

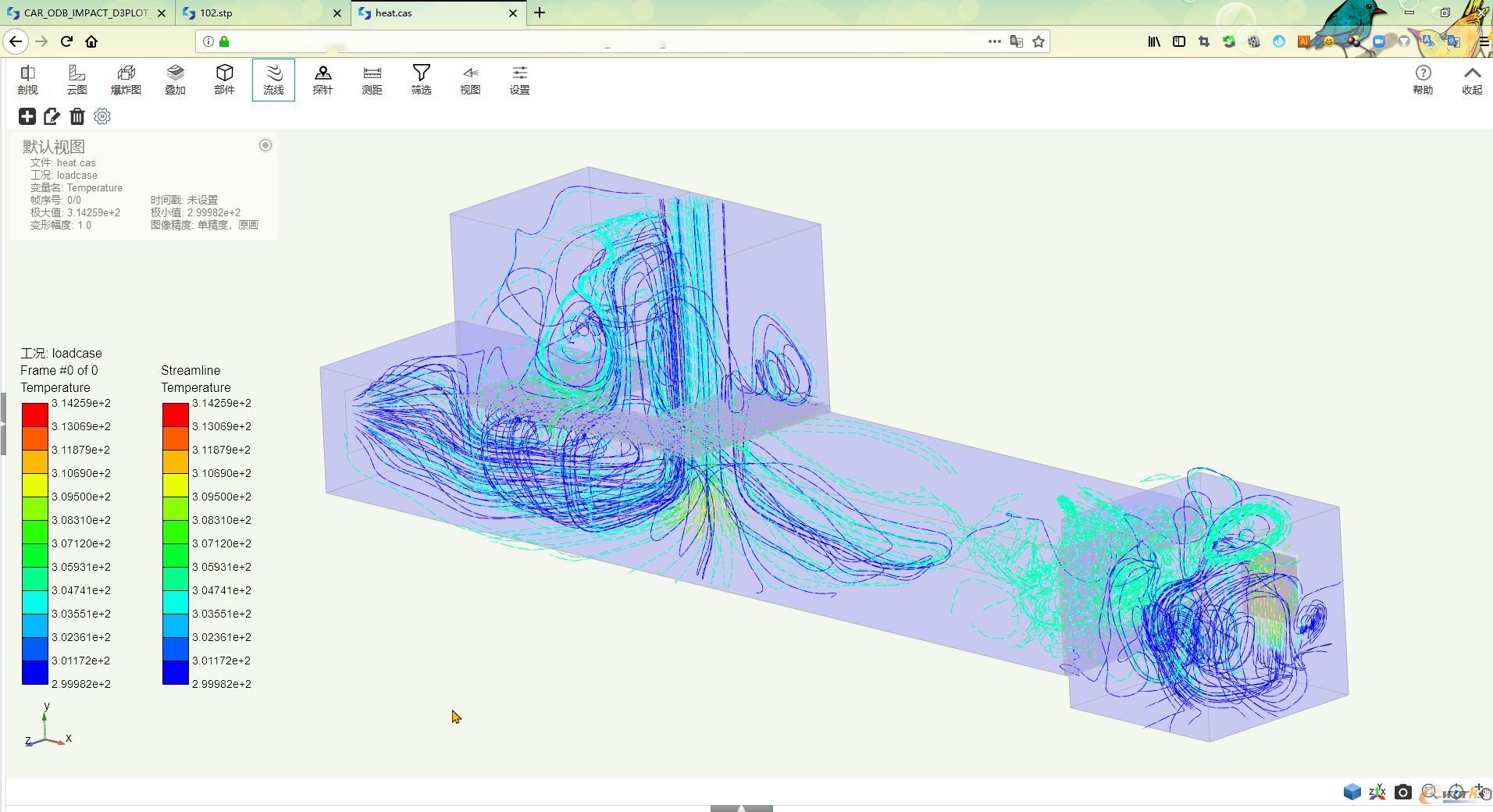

流线分析功能展示

流线分析功能展示


       5.按需加载,网络带宽再无压力

       庞大的仿真结果文件,不管是下载到本地查看还是基于云桌面的方式进行查看,都会造成大量的网络数据传输,给网络带宽带来巨大的压力。

       数巧3DLite基于原生的WebGL技术开发,并针对B/S架构下的CAE仿真结果传输做了深度的优化,确保最小化数据传输,而本地渲染的机制,也确保三维交互不会产生额外的数据传输和带宽占用。

       6.自主国产,消除卡脖子的后顾之忧

       数巧三维轻量化可视化软件Simright 3Dlite, 核心技术完全国产自主研发,可有效降低对国外同类产品的依赖。

关于数巧3DLite

       数巧自主研发的三维数据轻量化系统(Simright 3DLite)主要包含三个模块:

       ●Simright Datakit:三维模型格式转换与压缩 (支持主流CAD模型、CAE模型、CAE结果);

       ●Simright Viewer PRO:在线三维模型查看(包含三维查看、几何测量、轻量化后处理等功能);

       ●Simright Composer:在线仿真报告系统(在线模板维护、自动报告生成、在线报告编辑、在线报告查看)。

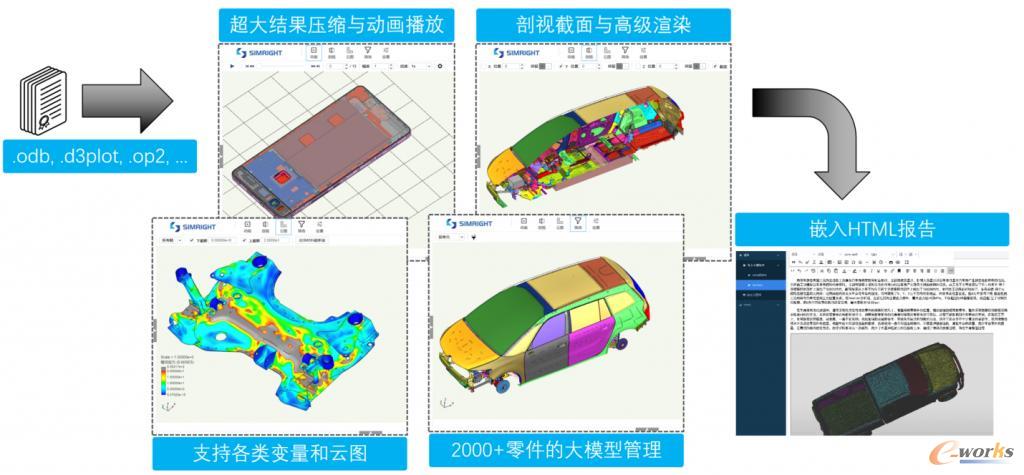

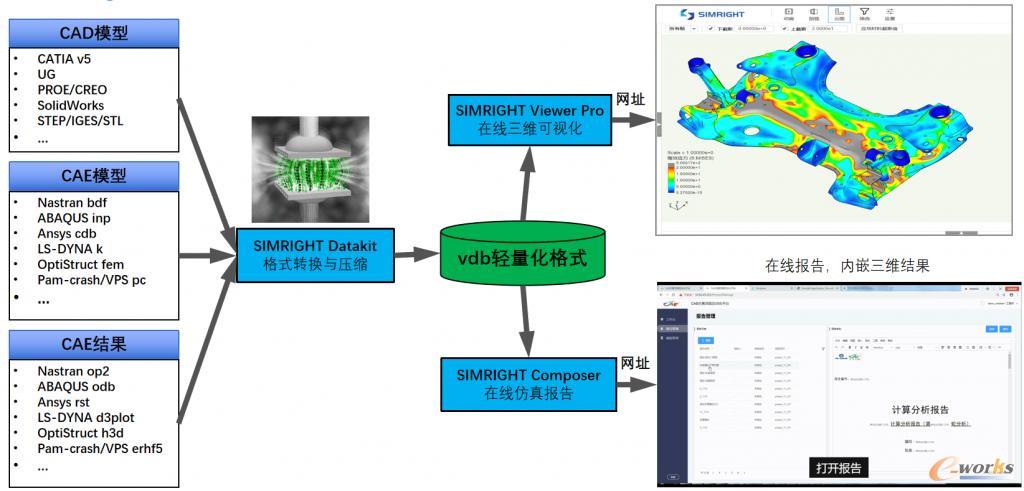

       Simright 3DLite的工作流程如下:

工作流程


       数巧在线三维模型查看软件Simright Viewer PRO(简称SVP),主要特点如下:

       ●基于Web的轻量化显示与分享,无需安装客户端或者浏览器插件;

       ●支持云图、动画、剖视等常见后处理;

       ●支持所有主流CAE模型:Nastran bdf, Abaqus inp, Ansys cdb, DYNA k等;

       ●支持所有主流CAE结果:Nastran op2, Abaqus odb, Ansys rst, DYNA d3plot等;

       ●支持与HPC求解集成,计算完成后自动触发后处理数据流水线;

       ●支持生成在线仿真报告 (支持内嵌三维结果,省去截取N张静态图片的工作),一个网址轻量化分享;

       ●支持自定义报告模板、支持导出为传统WORD/PDF格式;

       ●创新的数据压缩、传输与渲染技术,支持快速显示千万级单元模型 (原始结果文件尺寸超过200GB)。


       数巧在线仿真报告系统Simright Composer,支持在线编辑报告模板、自动生成报告(支持与HPC集成)、在线编辑报告、在线查看报告。区别于传统的WORD/PPT版本的报告,主要特色在于:

       ●在线轻量化编辑报告,节省下载结果文件、处理数据的时间;

       ●网页版报告支持嵌入三维结果,可360度旋转缩放进行查看。一方面节省了仿真工程师截取大量静态图片编写报告的时间,另一方面也方面报告查看者进行多角度多局部查看;

       ●内嵌三维结果的仿真报告以网址的形式进行分享,大大提升结果分享、方案评审的效率。

基于Web的三维数据轻量化可视化系统Simright 3DLite

基于Web的三维数据轻量化可视化系统Simright 3DLite
