EPLAN带你做线束-批量隐藏束或路径的终点

2023-01-21陈新忠

2160阅
本文介绍了批量隐藏束或路径的终点的设计细节技巧,让您在设计实际线束项目中少走弯路。

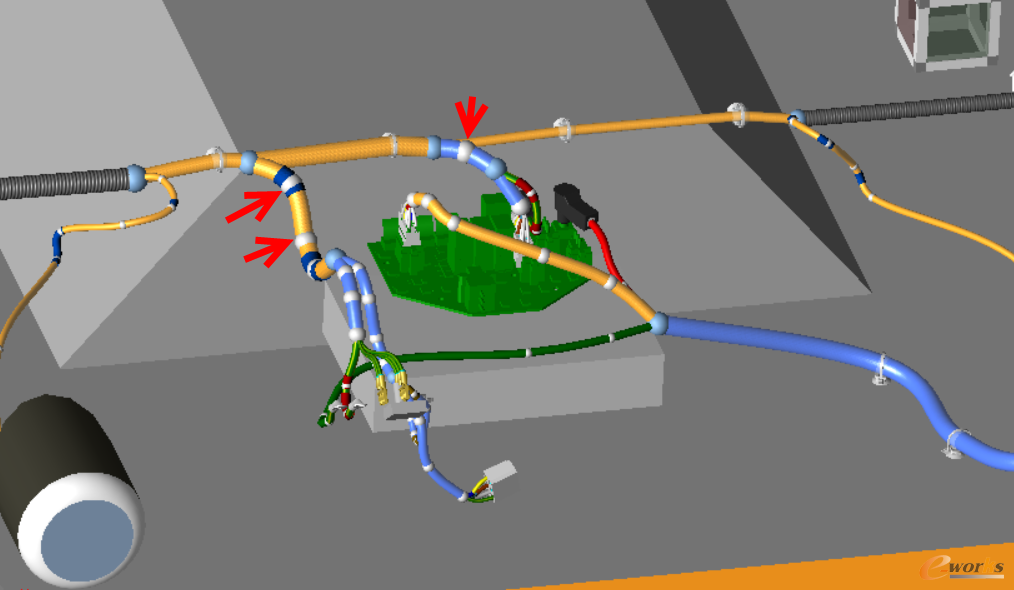

       01 在工作区中,看到很多束上控制点,影响美观,如下图所示。

影响美观的控制点

图1 影响美观的控制点

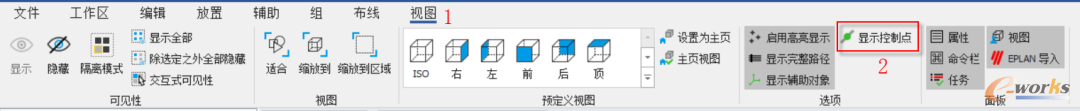

       02 在菜单栏的【视图】中,点击【显示控制点】,即可隐藏束上的控制点,如下图。

显示控制点

图2 显示控制点

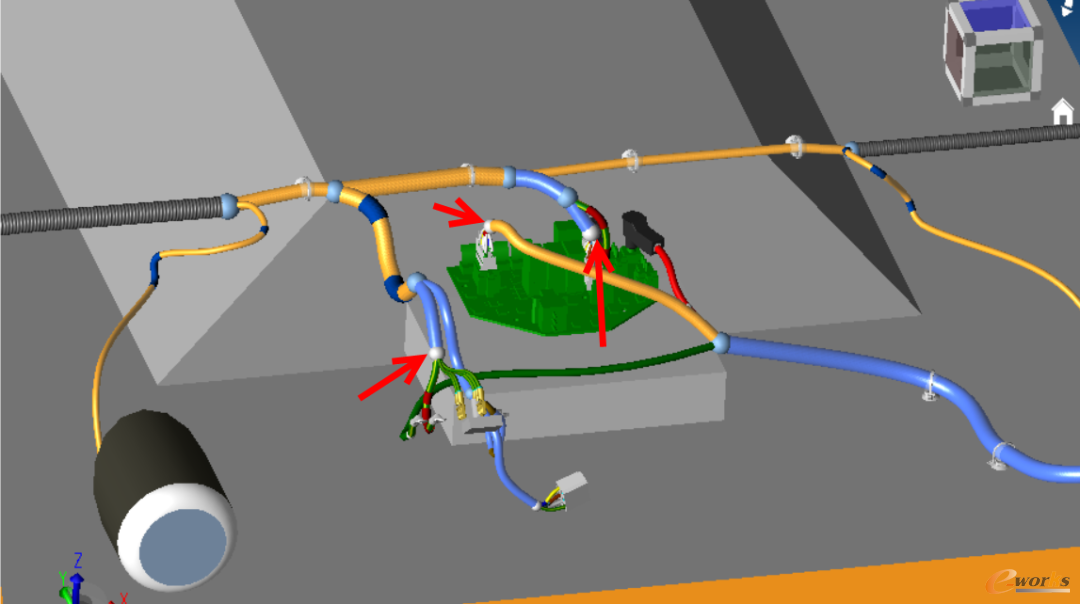

       03 不显示束上的控制点效果如下图,但在束的终端的终端点依旧存在,如下图所示。

不显示束上的控制点效果图

图3 不显示束上的控制点效果图

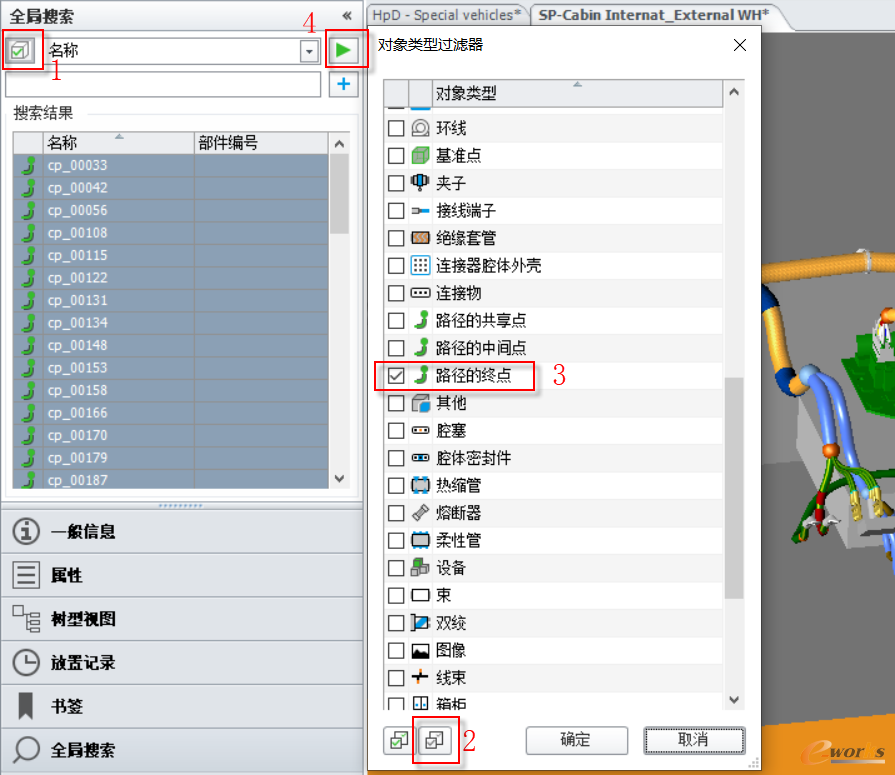

       04 打开左侧栏的【全局搜索】,按照下列步骤操作,搜索出所有终端点,如下图。

       1) 打开【对象类型过滤器】,

       2) 点击【去掉所有勾选】,

       3) 勾选【路径的终点】

       4) 最后点击“图片”,执行搜索,在搜索结果中即可看到所有的终端点。

搜索终端点

图4 搜索终端点

       05 按住Shift键,选中需要隐藏的对象,【右键】-【隐藏】,如下图。

隐藏对象

图5 隐藏对象

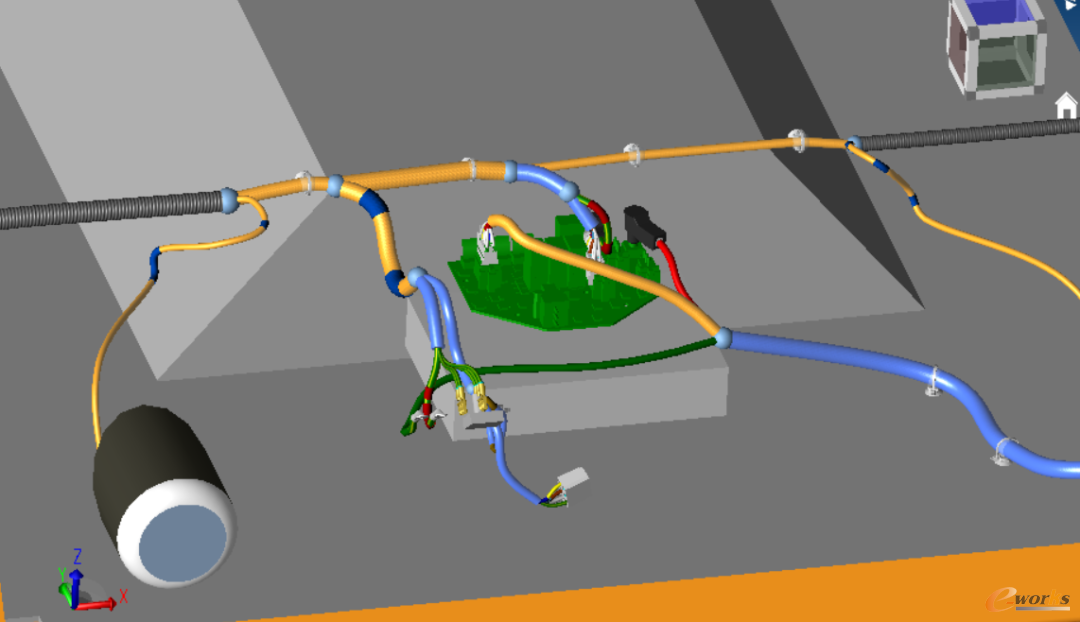

       06 隐藏路径的终点效果图如下。

隐藏路径的终点效果

图6 隐藏路径的终点效果
