1 加快功率与射频系统设计的面市速度

       碳化硅（SiC）技术带来了更低导通损耗、更快开关频率、更高工作温度、更佳稳健性和总体可靠性，因此在许多应用中迅速取代了传统硅（Si）元件。Wolfspeed可为功率系统中迫切需要的SiC器件和射频系统中迫切需要的碳化硅基氮化镓（GaN-on-SiC）器件提供可节省时间的设计支持工具。这些优势（如Wolfspeed的参考设计中所示）可改善效率、提高功率密度。将全新元件纳入PCB设计可能具有挑战性，但如果拥有随时可用的合适ECAD资源和工具（如3D模型、封装图和符号），便可加速开发时间并减少错误。

       除了提供详细的参考设计、应用注释、模拟和PLECS/LTSpice模型（可点击此处访问Wolfspeed网站上的文档库查找）外，Wolfspeed目前还提供跨多个平台的高质量ECAD模型，助力使用SiC和GaN-on-SiC进行系统设计和开发。工程师可通过该模型获取有关元件的准确详细信息，减少开发早期阶段出错的风险，同时还有助于优化电气和机械设计。

2 模型查找方式

       可从Wolfspeed网站上直接下载针对最常见的设计工具创建的模型。探索Wolfspeed的文档库，免费获取采用OrCAD、Altium、Eagle、KiCAD和3D步进模型格式的SiC器件。可下载通用、非CAD特定STEP文件，并可将该文件快速导入大多数支持3D可视化和机械文件的CAD系统。轻松下载并整合到零件库中，以加快设计速度。

       此外，也可在本地通过Altium Designer的“制造商零件搜索”工具以及OrCAD获取众多器件模型，从而无缝集成到您的设计中。

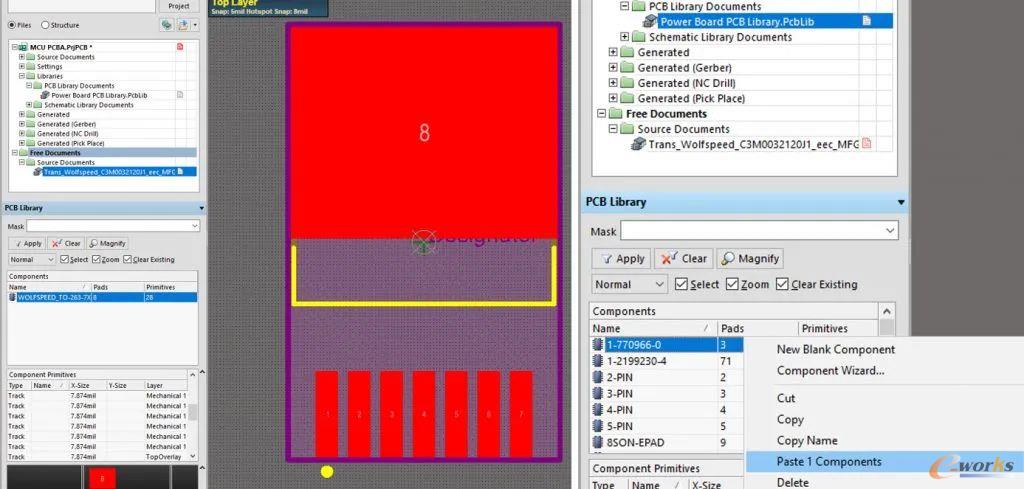

       Altium用户可使用“制造商零件搜索”工具或从Wolfspeed的文档库中下载Altium格式文件，将零件添加到设计中。下载的文件将为原理图和PCB库格式。如果您已打开Altium，只需打开项目树中的库文件夹（原理图或PCB），将新库拖放到Altium中即可。您可将Wolfspeed库移至项目库文档中，也可将符号复制/粘贴到您自己的库中。下面的截图利用Wolfspeed C3M0032120J1 SiC MOSFET演示了这一过程。

       使用其他ECAD平台的工程师，可在Ultra Librarian网站上查找采用其他模型格式的Wolfspeed SiC和GaN-on-SiC器件。Ultra Librarian允许用户查看器件模型预览，并针对所用的特定设计软件工具进行配置，如下所示。

3 3D可视化和STEP模型

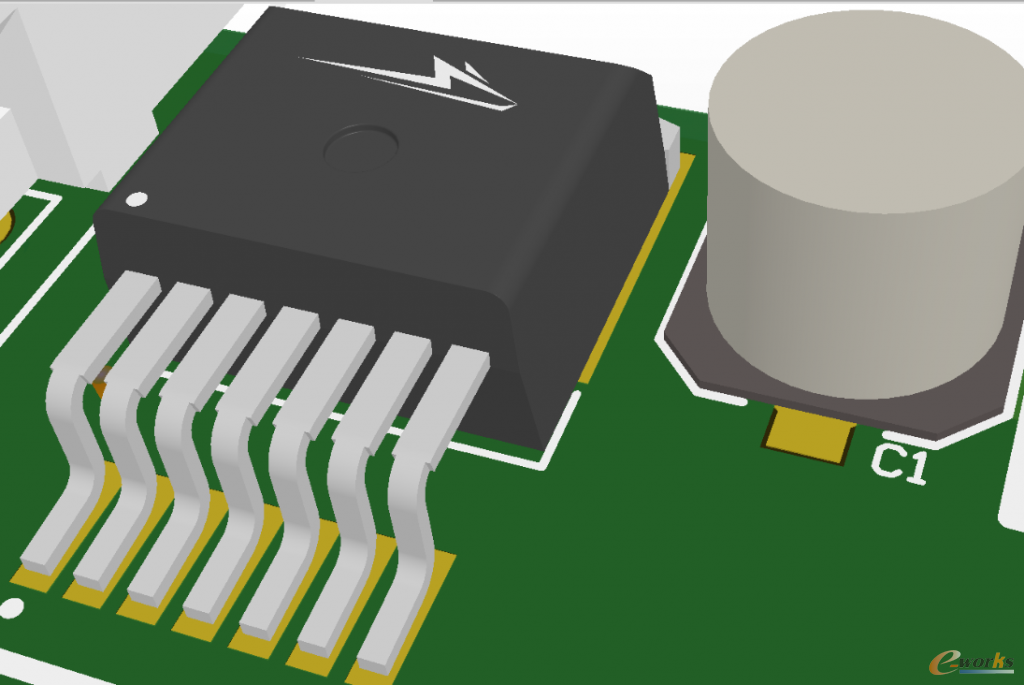

       集成STEP模型随附具有该功能的ECAD平台PCB封装图，因此在转换到板布局之后，可轻松将零件可视化，从而为热管理和其他机械考量提供信息。

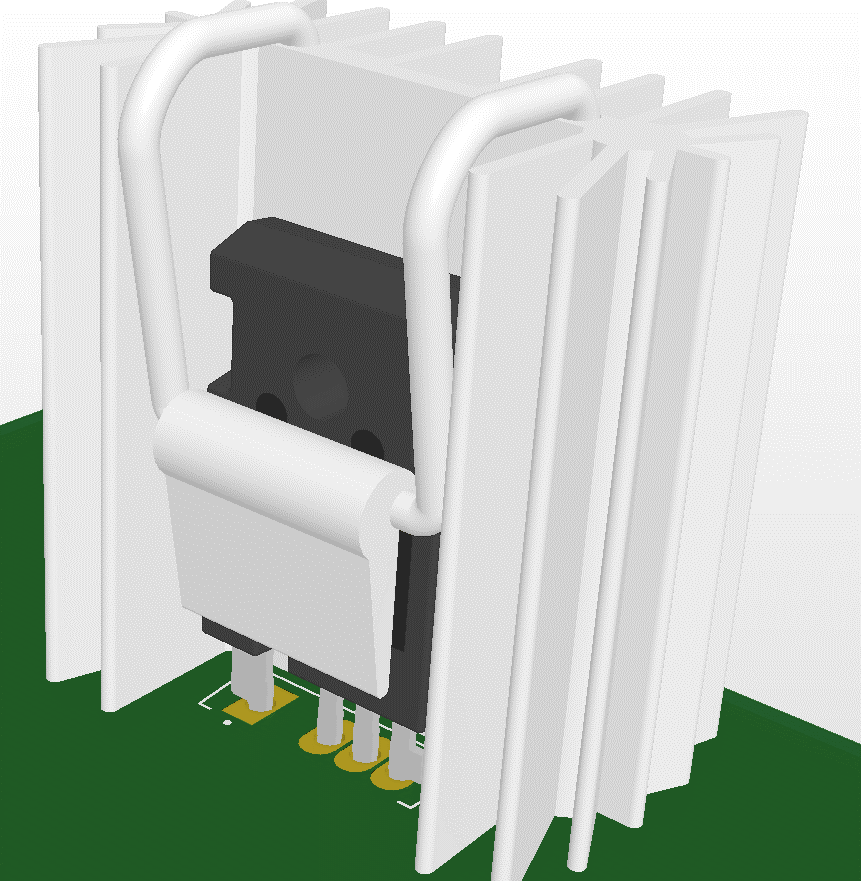

       当元件本身需要额外机械元件（如散热片）接口时，在Altium中可视化3D模型同样非常有用。TO-247封装通常需要板载散热片，与元件导热垫相连。下图所示的是导入Altium且与散热片元件相连并对齐的Wolfspeed C3M0040120K。

       OrCAD、KiCAD、Eagle和其他类似PCB CAD软件在库管理和3D可视化方面具有相似功能。

4 参考设计为设计人员提供了良好的起点

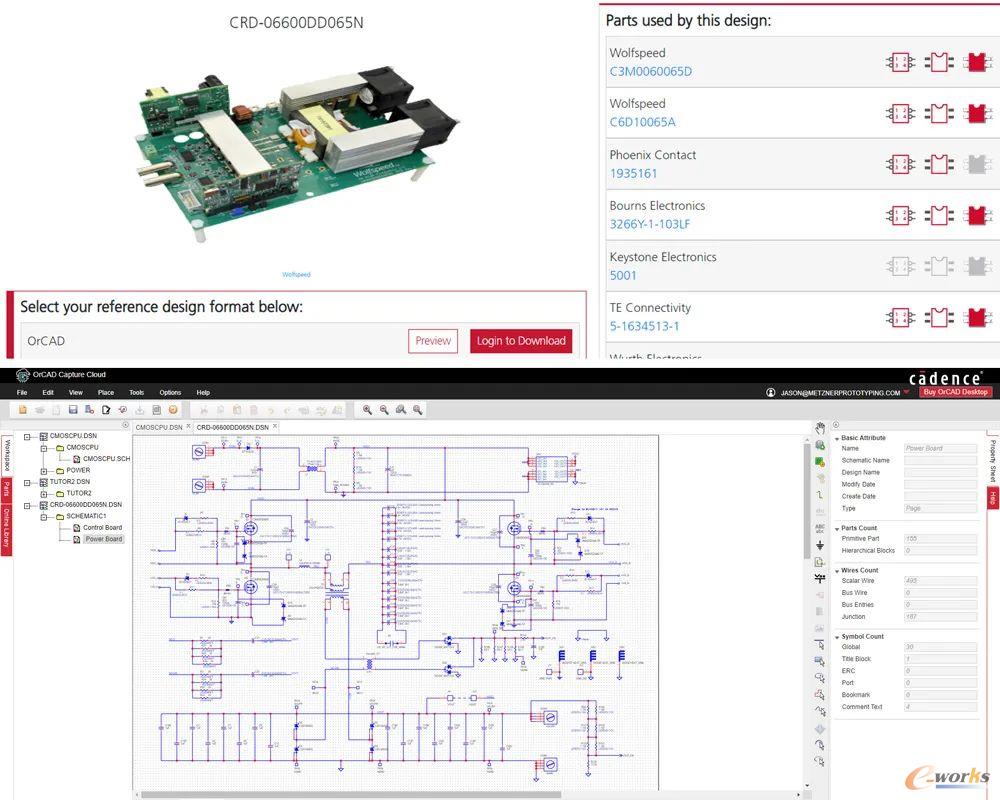

       除了单个元件外，Wolfspeed还提供对完整参考设计的访问。这有助于加速开发时间，同时让设计人员充满信心，并降低了实现时的风险。在Ultra Librarian上，参考设计包括BOM和每个板级元件及其相关符号/模型（如可用）。以CRD-06600DD065N 6.6 kw高频DC/DC转换器为例，可对其快速查看和/或导入OrCAD。

       Wolfspeed KIT-CRD-3DD12P升降压型评估PCB是评估板的一个示例，该板包括每个元件的详细信息及其相关模型/符号（可通过Ultra Librarian查找）。将这些参考项目导入CAD系统可为用户提供良好的开发起点，同时还可降低在符号和原理图创建过程中出错的风险。

       Wolfspeed设计支持工具和资源，例如SpeedFit、模拟模型、白皮书、应用注释、参考设计以及现在推出的器件模型，可助力设计人员更快速、更高效地开发电子产品。通过访问高质量封装、符号和3D模型，工程师能够在设计中采用Wolfspeed业界领先的SiC和GaN-on-SiC器件，同时节省时间并降低出错的可能性。
