Eplan带你做项目 | 电机和气缸供电与控制

       当前众多非标设计企业都在尝试进行模块化设计，通过模块化设计希望可以缩短设计时间并降低错误率。而宏值集是宏的特殊功能，也是宏的精华所在，例如在项目设计过程中经常遇到的电机回路，不同功率的电机需要配备不同参数的断路器、接触器和热继电器等设备。通过“值集”在同一个宏里可以赋予多个设备不同的参数，使得宏具有参数化的功能，从而让用户通过选配的方式进行参数值的选取，进一步提高设计效率，降低出错风险。接下来向大家介绍如何在Eplan中进行值集的创建及应用。

       1.原理图绘制

       本次绘制，我们依然以“基于设备”的方式完成电机原理、分配器总览的绘制以及气缸原理图的绘制，如图1所示；与之前介绍的设计方式类似，因此详细步骤不再重复表述。

       在此项目中，气缸在此项目中复用率非常高，只是有规律的变化分配器的接口和线规，那么我可以以宏和值集的方式，让这个气缸原理图复用起来既方便又不容出错。接下来，我们以图2的气缸为例讲解宏的制作。

       2.宏项目中创建页宏

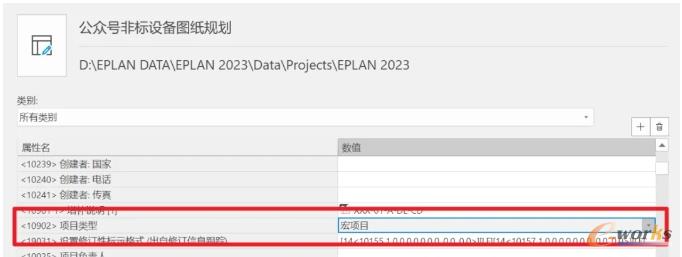

       首先我们要创建一个宏项目。在Eplan中其实存在两种项目类型，一种是原理图项目，专门进行原理图创建；另外一种是宏项目，专门对宏进行创建、管理、生成。在项目属性中设置“项目类型<10902>”为“宏项目”将一个原理图项目设置为一个宏项目，如图3所示。

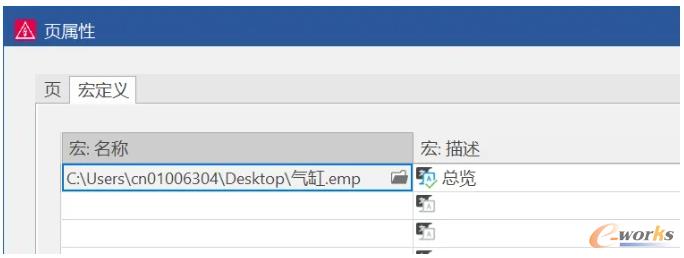

       将我们已经绘制完成的“C10压料气缸”原路图复制粘贴到我们的宏项目中来，在页导航器打开“页属性”对话框，你会发现相对于原理图项目，宏项目多了“宏定义”属性对话框，我们在这里写入需要生成的页宏名称和宏描述。如图4所示。

       3.值集的变量表

       对于初次学习值集的学员，建议大家可以预先规划一张值集变量表，比如本次我们需要制作的页宏中的分配器值集，其中插头的名称、电缆芯线的颜色以及分线器连接点代号都会有规律的变化，那我我们可以通过使用值集来实现插入宏的时候快速选择值集。如图5所示。

       4.占位符对象的编辑

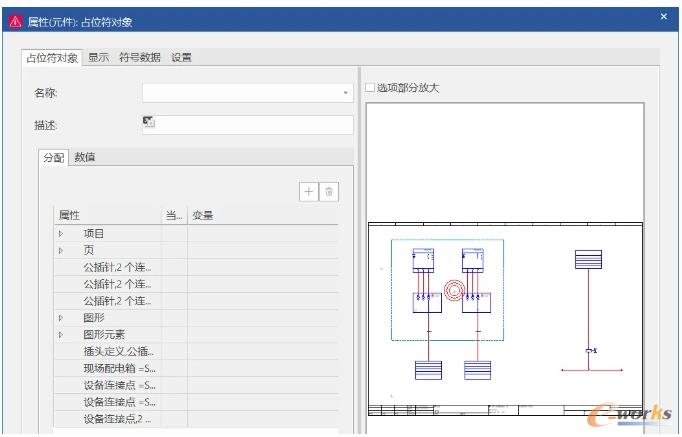

       在宏项目中打开页后，选择【插入】>【占位符对象】命令，随即鼠标上就会有类似于“船锚”的占位符对象符号，然后使用鼠标左键框选需要通过占位符进行管理的对象。随即弹出“属性（元件）：占位符对象”对话框。如图6所示。

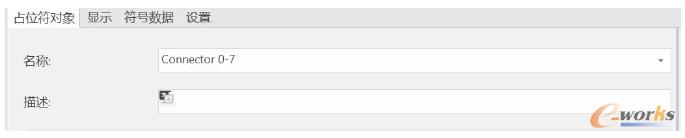

       在“名称”文本框中输入“Connector 0-7”，为占位符对象进行命名，命名可以便于我们对多个占位符对象进行识别。也可以在“描述”中对占位符对象进行详细的描述。如图7所示。

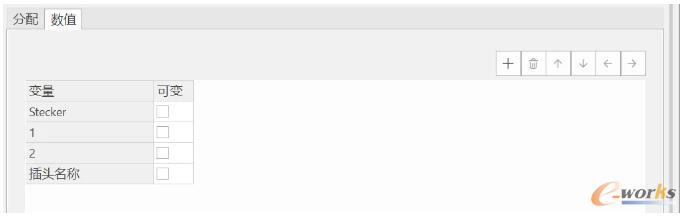

       单击“数值”标签，再单击空白处，通过右键快捷菜单选择“新变量”命令，分别建立“Stecker”、“1” 、“2” 、“插头名称”变量。如图8所示。

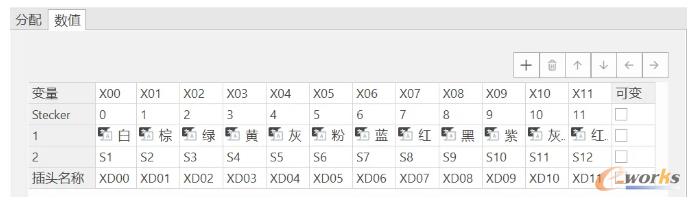

       再次单击“数值”标签，单击空白处，通过右键菜单选择“新值集”命令，分别建立“X00”、“X01”、“X02”、“X03”、“X04”、“X05”、“X06”、“X07”、“X08”、“X09”、“X10”、“X11”。也可以将预先规划好的“值集变量表”复制粘贴进来。如图9所示。

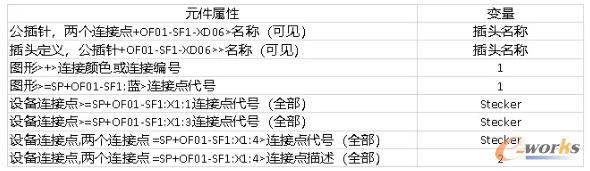

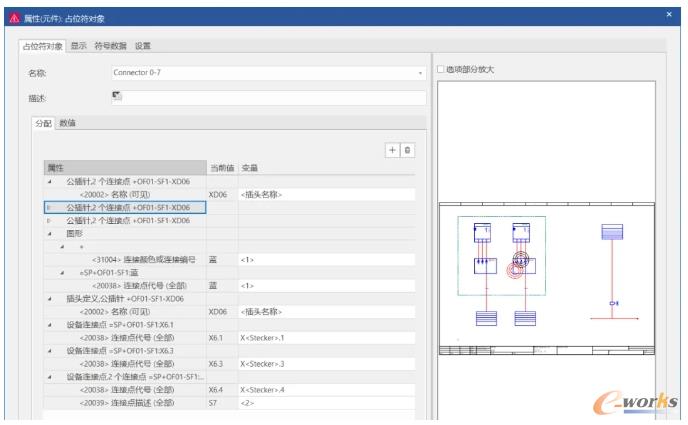

       通过分配标签，单击+按钮来添加属性，可以参考上图中的元件属性列表。添加完成属性后，在对应的“属性”空白处，单击鼠标右键，在弹出的快捷菜单中选择“选择变量”命令，通过这种方法，建立“变量”与“属性”之间的关联。如图11所示。

       5.宏的生成

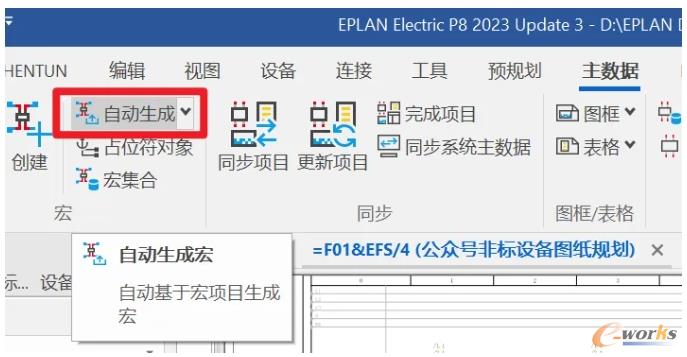

       选择当前宏项目，单击【主数据】>【宏】>【自动生成】，生成带有占位符的页宏，窗口宏和页宏都可以使用值集这一功能。如图12所示。

       6.带有值集宏的使用

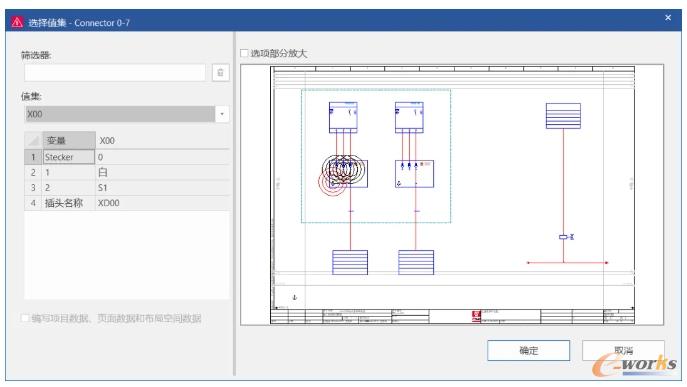

       通过插入中心将创建的宏插入到原理图项目中，当插入时，会弹出如下图所示对话框，这样我们在设计过程中根据不同需求选择不同的变量，实现模块化和参数化设计。如图13所示。

本文总结

       通过“占位符对象”可以改变宏里元件的参数，包括部件数据、元件属性，甚至可以改变表达元件的符号。宏是进行模块化设计的基础，通过使用“占位符对象”使得模块化设计的同时实现参数化设计，让我们的设计工作变得更加准确、高效。
