前言

       在商用车设计领域，车架孔组设计作为连接车辆各部件、确保结构强度与功能实现的关键环节，其设计的精准性与效率直接影响到整车的制造周期与最终品质。然而，传统的车架孔组设计方法面临诸多挑战。传统模式下，各专业设计师需依赖CAD软件逐一测量并手动记录孔的参数，这不仅耗时费力，还极易因人为因素导致数据错误或遗漏。此外，不同专业系统之间的数据传递与校对过程复杂繁琐，进一步加剧了数据不一致的风险。

       尤为突出的是，孔组参数的变更与发布流程繁琐且易出错。在实际操作中，常出现发布数据与经过校核验证数据不符的情况，直接导致现场装车过程中的一系列问题，如部件装配困难、性能不达标等，严重影响了车辆的生产进度与产品质量。

       车辆工厂在获取车架孔组参数时，更是面临巨大挑战。当前的做法是，工厂需指派专业人员，耗费长达12小时甚至更长时间，对车架左右纵梁的二维图纸进行编程校对，并手工编译三面冲冲孔程序。这一过程不仅效率低，错误率居高不下，据统计，错误率可高达10%以上。这不仅增加了生产成本，还频繁导致生产停线，严重影响了企业的生产效率和经济效益。

       因此，探索一种更加高效、准确的车架孔组设计方法，简化数据传递与校对流程，提高生产自动化水平，已成为当前车辆设计与制造领域亟待解决的重要课题。本论文旨在通过深入研究当前车架孔组设计方法的不足，提出一种创新的设计方案，以期在提升设计效率与准确性的同时，降低生产成本，缩短生产周期，为车辆制造业的转型升级提供有力支持。

1 整体方案

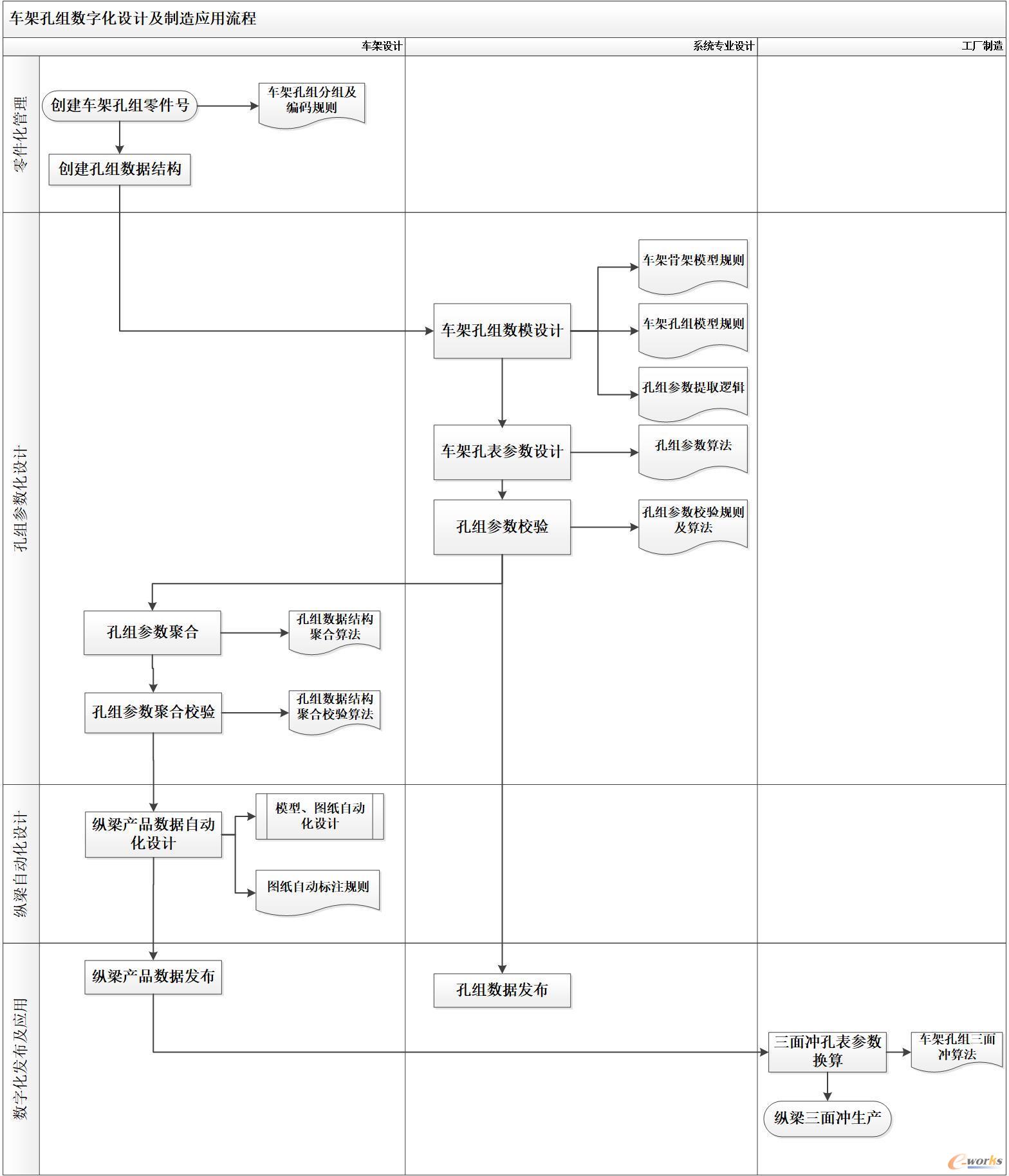

       为提升车架孔组设计效率、发布效率以及数据准确性，同时向工厂提供可直接应用的冲孔参数表，本文将围绕孔组零件化管理、孔组参数化设计、纵梁CAD数据自动化设计以及孔组数字化发布四个方面展开工作。通过定制开发现有PDM系统和CAD设计工具，实现车架孔组的零件化与参数化设计，优化了整个设计与制造流程。

2 详细设计方法

       2.1 孔组零件化管理

       依据车架孔组数据的设计流程，首先需从各设计专业系统的安装孔出发，随后将其汇总形成纵梁孔，并最终转化为三面冲参数表。在整个流程中，对每个节点的孔组进行分类与编码，以确保各环节设计数据的准确记录、便捷调用和灵活更改。

       为了便于孔组数据的统一管理与查询，采用零部件编码的形式来记录各系统安装孔以及纵梁总孔组的信息。这些孔组零部件在PDM系统中与其他零部件享有相同的编辑结构、关联标志等特性，使得我们能够对其进行灵活的管理与配置。

       通过这一编码与数据结构的设计，我们能够实现对车架孔组数据的高效、准确管理，为后续的制造和装配过程提供有力的数据支持。

       2.2 孔组参数化设计

       孔组参数化设计的全面流程涵盖四个关键部分：车架骨架数模设计、系统安装孔数模设计与校验、安装孔参数表设计、参数汇总以及最终的校验环节。这一流程确保了从数模构建到参数输出的全链条高效与精确。

       我们在CAD工具中创新性地开发了基于3D数模的取孔特征参数化工具。该工具不仅支持从3D数模中直接提取孔组的特征参数，还允许用户编辑相关工艺参数，具备一键导出参数表格的功能，实现了从3D数模到参数表的直接、自动化转换，极大地提高了设计效率与数据准确性，为后续的制造与校验工作奠定了基础。

       1）车架骨架数模的精细化构建。在构建车架骨架的数模时，除了精确表达其基本几何特征外，还需精心创建参考坐标系、基准面以及端面线等辅助特征。这些特征不仅为安装孔数模的精确提取提供了坐标基准，还极大地便利了孔组参数的自动化提取、三面冲数据的顺畅转换以及孔组规则的有效性校验，从而确保了设计的精确性与高效性。

       2）系统安装孔数模的集成设计与孔组参数校验。系统安装孔的数模设计遵循统一的编码规则，与“纵梁孔组编码表”保持一致，确保信息的一致性和可追溯性。安装孔数模的构建集成了车架骨架数模与系统数模的精髓，通过两者的无缝对接，实现了安装孔设计的整体性与协调性。同时，对孔组参数进行严格的校核，确保每一个安装孔都符合设计要求与制造标准。

       3）安装孔参数表的智能化设计与管理。安装孔的参数表是基于孔组数模自动生成的，设计师只需利用CAD工具中定制开发的取孔程序选取安装孔数模中的特定孔组。该程序能智能识别并依据预设规则，自动生成详尽的孔组参数表，涵盖了属性参数、尺寸参数、工艺参数及发布信息等关键要素。其中，尺寸参数精确描述了孔的几何形状与位置信息，而工艺参数则直接关联到制造过程中三面冲孔加工的参数设定与换算。此外，取孔程序还内置了严格的校验机制，对于不符合设计规范的孔组进行即时提醒，有效避免了设计缺陷的遗漏与后期修改的繁琐，显著提升了产品开发的效率与质量。

       4）参数汇总和校核。在系统设计的关键阶段，系统安装孔的3D模型及其孔参数表在CAD环境中构建并完成后，被提交至车架设计团队进行集中汇总与严格校核。此过程旨在全面评估所有安装孔的位置、尺寸及布局是否严格遵循既定的设计要求与标准，确保设计的一致性与可行性。

       针对汇总后的纵梁结构进行孔组检查时，我们采用了一套高效且精准的配置规则检查机制。该机制能够自动分析并识别不同系统间可能存在的豁孔（即孔组冲突，导致无法同时安装两个及以上部件）及重孔（即同一位置重复打孔）的风险。一旦检测到潜在问题，系统将自动加亮标记异常孔组，以直观的方式向设计师展示问题所在，极大地提升了问题发现的效率与准确性。

       此举措不仅有助于设计师在设计阶段即时修正错误，避免后续生产过程中的不必要返工，更关键的是，它显著降低了因设计缺陷导致的工厂实物冲孔失败率。

       2.3 纵梁自动化设计

       基于参数化设计流程，车架设计师使用专门的CAD工具程序读取孔组参数表，智能识别其中的各项参数，实现驱动光板纵梁模板上的精确打孔作业，自动生成包含预设孔的纵梁数模以及图纸，极大提升了车架设计师的工作效率。

       2.4 “三面冲”孔组数字化发布及应用

       研发端的纵梁模型和参数表在PDM系统发布后，PDM将纵梁孔参数表依据固定公式和规则对纵梁孔参数表进行“三面冲”换算，同步自动转换生成“三面冲”孔参数表并发布到工厂。工厂生产设备可直接使用该表开展纵梁实物冲孔工作。

3 实施效果

       实施该技术后，车架纵梁的设计与制造效率实现了多维度显著提升。在设计领域，该技术实现了车架纵梁数据从获取到处理的全面自动化，显著加速了三维数模构建与二维图纸绘制的进程，设计周期由原先的24工时锐减至仅4工时，设计效率实现了高达83%的飞跃。在生产环节，三面冲孔参数表的无缝对接于工厂冲孔程序，极大地精简了数据二次处理流程，并显著缩短了三面冲工艺周期，工厂二次处理时间由原本的12小时缩减至半小时以内，制造效率提升幅度超过95%，彰显了技术革新对生产效能的深刻影响。

4 结语

       在制造业的数字化转型浪潮中，面向制造的数字化需求日益凸显，然而，制造数据需求与研发数据提供之间却横亘着一道难以逾越的壁垒。传统上，研发部门提供的数据，如二维图纸、三维模型等，虽然包含了丰富的设计信息，但这些数据往往需要经过制造部门的再加工才能被直接使用，这一过程不仅增加了工作量，还可能导致信息失真和延迟。更为严峻的是，研发数据与制造数据之间缺乏有效的同步更新机制，以及系统间的数据交互障碍，使得制造过程中数据的可用性和生产效率大打折扣。高效整合与串联制造数据与研发数据成为了驱动行业创新、提升竞争力的核心策略。

       本文聚焦于车架产品数据的精细化管理与智能应用，通过对车架产品数据参数构成的深入剖析与系统性应用分析，成功攻克了孔组几何参数及复杂工艺参数的自动化提取难题。这一突破不仅标志着CAD数据能够无缝对接至车架冲孔机的自动化编程流程，简化了传统编程工作，还显著提升了车架工艺设计的精准度与效率，确保了从设计到生产的无缝衔接。

       更为重要的是，本研究成果紧密契合了当前制造业对参数化设计与数字化生产深度融合的迫切需求，为车架纵梁等关键部件的研发与制造开辟了一条高效、智能的新路径。通过这一创新实践，加速了产品迭代周期，提高了整体生产效能与产品质量，为公司的数字化制造转型注入了强劲动力。
