SOLIDWORKS Electrical能做什么?

2025-04-03佚名

4阅
SOLIDWORKS Electrical可以自动地完成编号、标注、引用以及报表的制作,能够大大地减少重复性工作的时间,提高工作效率,从而可以让我们有更多的时间进行创新。
现状

       在您的电气项目设计过程当中,有多少时间是在进行“设计”?又有多少时间是在进行“绘图”?您的电气部分与机械部分在设计过程当中有过协同吗?还是设计完成之后出现问题才迫不得已进行“协同”?利用传统的CAD工具进行电气设计,大量编号、标注、引用、报表等的行都需要手动去制作,真正用在设计上的时间可能就只有三分之一,大量的时间都浪费在了这些重复性工作上面。

       并且由于数据无法流通,机械设计与电气设计就好像在两座孤岛上,无法去协同,彼此间相互独立,并且无法去考虑布线是否合理,设备的结构设计又是否符合电气设备的安装,只有在设备加工好之后,才能够发现问题所在,但此时已经为时已晚,这个时候只能返工来重新设计,或者只能接受有瑕疵的产品。

       SOLIDWORKS Electrical是一款机电一体化设计与管理软件,它在提供强大的电气原理图设计工具的同时,还借助了SOLIDWORKS机械设计平台,可以完成3D空间布置、3D自动化布线等实体化设计,将电气设计带入到三维空间中,所见即所得,而不再只是平面符号;并且电气与机械设计数据可以实时同步更新,真正的做到信息共享,协同设计;电气设计数据中的零部件信息以及项目图纸与SOLIDWORKS机械设计数据都可以通过SOLIDWORKS PDM进行管理,使电气与机械之间做到无缝集成,从而实现机电一体化设计。

SOLIDWORKS  Electrical解决方案

       SOLIDWORKS Electrical机电一体化设计解决方案是由SOLIDWORKS Electrical Schematic与SOLIDWORKS Electrical 3D组成的,这两者共同组成SOLIDWORKS Electrical Professional。

       SOLIDWORKS Electrical Schematic能够为您提供强大的电气原理图设计工具。SOLIDWORKS Electrical基于SQL数据库,其可以轻松地实现项目中的符号、图框、报表去做统一规范化的管理。

       SOLIDWORKS Electrical可以自动地完成编号、标注、引用以及报表的制作,能够大大地减少重复性工作的时间,提高工作效率,从而可以让我们有更多的时间进行创新!

SOLIDWORKS Electrical自动地完成编号、标注、引用以及报表的制作

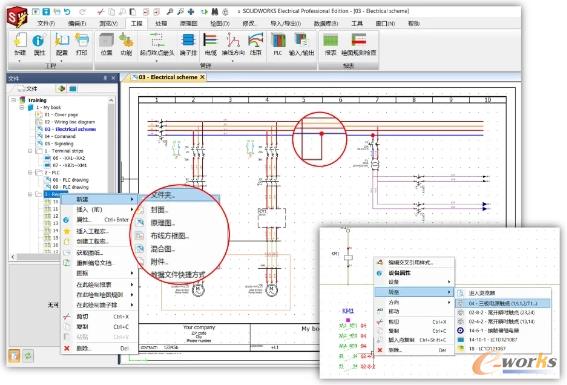

图1 SOLIDWORKS Electrical自动地完成编号、标注、引用以及报表的制作

       我们可以直接在2D原理图中去生成项目的三维空间,并且可以直接启动SOLIDWORKS,因为SOLIDWORKS 3D模块是基于SOLIDWORKS设计平台的,并且可以把机械的大装配体通过多种的方式直接加入到这个空间中来,实现机械数据与电气数据的实时双向交流。

在2D原理图中去生成项目的三维空间
图2 在2D原理图中去生成项目的三维空间

       我们可以通过项目导航器来把项目设备方便地装配到空间中去,或者同大装配模型上的设备产生关联,并且能够根据2D原理图中电线的颜色、直径、设计好的走线路径,自动地生成放样或者直线实体线,并且可以方便地进行手动调整;还可以实现电线电缆长度的计算、线槽满度报警以及线路避让管理等等。

同大装配模型上的设备产生关联

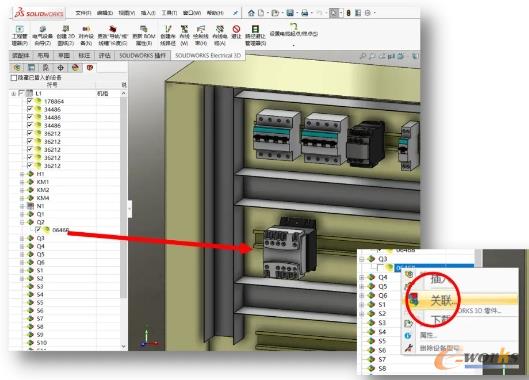

图3 同大装配模型上的设备产生关联
