1.包裹装配

       包裹装配是将指定装配组件进行简化的一种方式，使用此命令可以将选定的装配几何体封闭在实心包络体中。平面包络是作为工作部件中的包裹装配特征而创建的几何体。当包裹装配近似几何体能够满足要求时，可将几何体添加到简化引用集，并使用引用集替换装配体的详细几何元素。通过此操作可以在进行数据传递过程中，隐藏指定装配数据的相关特性，起到数据保护作用，如下图所示：

       包裹装配命令可以基于装配整体直接生成非常粗略的包裹体，再使用命令中的分割平面进行细化。在用户默认设置中勾选允许关联的部件间建模，可创建装配体的关联包裹特征，对输入的几何体进行更改后，关联的包裹装配特征会进行更新。

2.链接外部

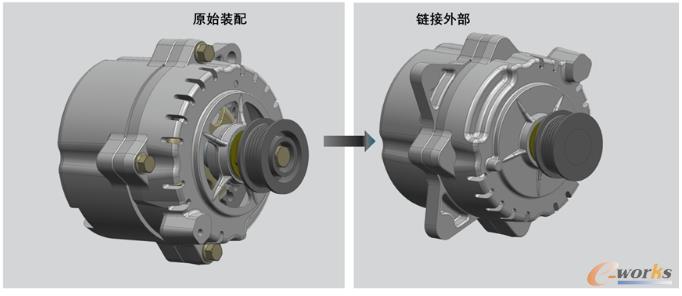

       链接外部功能是针对复杂装配体进行简化的高效建模命令，通过创建链接外部特征实现对装配体外部面的管理。该命令通过向导式的对话框，允许用户从装配环境中直接抽取外部面生成独立片体或体，同时保持与原始装配结构的动态关联，从而通过链接外部特征代表详细装配结构，起到数据保护和简化的作用。如下图所示。

       利用链接外部功能命令向导，通过选择候选体，外部面以及隐藏线方向完成外部面的提取。同时可通过勾选“不带孔抽取”，实现闭合外部表面的开口；勾选“隐藏原先项”，则在生成链接外部片体后，隐藏原始装配；勾选“创建非关联项”，可将创建的链接外部片体变为非参数化且与原始装配不关联的特征。

       外部链接功能可用于多种目的，简化的参考引用集可以在更高级的装配中使用。同时，链接外部功能的片体也可以导出为STEP文件，以删除专有数据，并且只需要一个相同外形的包络体，如下图所示。

3.简化装配

       简化装配命令同样是对装配体进行数据保护的一种方式，可在数据发送时隐藏指定装配的特征信息，同时为特定协同者降低装配的复杂程度。

       使用简化装配命令可创建一个部件，其中包含一个或多个简化体，并用以表示装配中一个或多个相对复杂的组件。创建的简化装配体可以单独形成一个新部件，也可以在现有部件中创建。

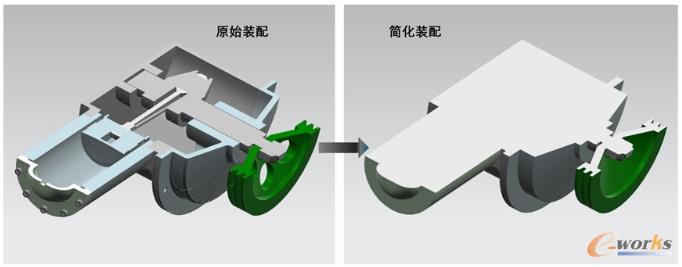

       简化装配对话框中包括了简化规则选项，可以从简化的装配中排除满足某个条件的体，或移除体中指定尺寸要求的孔和圆角。当外部形成封闭体时，可直接移除内部的空隙，从而简化装配内部，如下图所示：

4.轻量化表示

       使用轻量化表示命令可以手工创建轻量级表示（又称为小平面体或表示）。小平面表示与派生它的实体、片体或面相关联。小平面化的体通常用作轻量级备选表示，可以大大改善性能，在大型装配中尤其如此。

       创建过程中，可手动更改轻量化表示的参数，如距离公差，角度公差，生成详细级别等，从而可对一些特定的组件进行用户指定的轻量化设计。

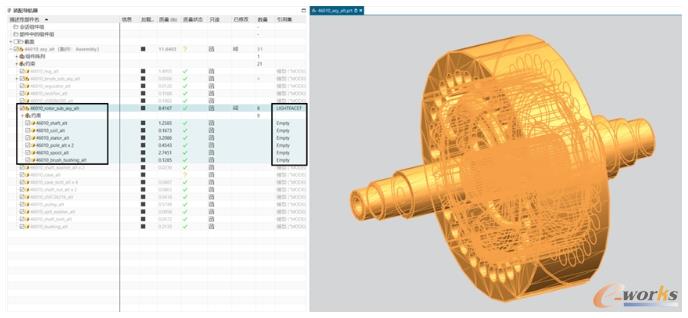

       可以在具有实体的部件（或在包含拥有实体或片体的组件的装配中）中，直接创建体的轻量化表示。创建的小平面体存储在当前的工作部件中，使用参考引用集显示轻量化的表示，如下图所示。

5.组件组创建

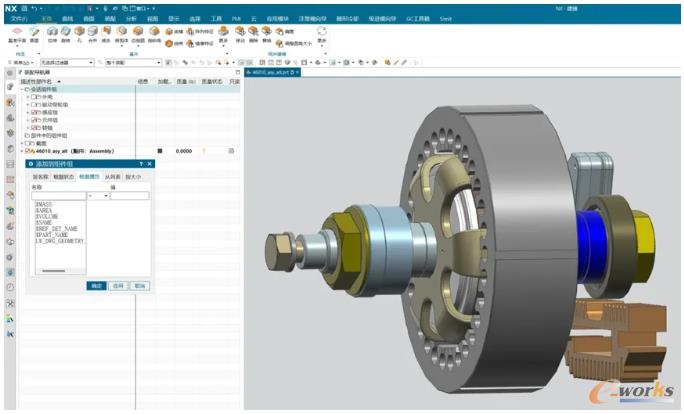

       使用组件分组命令能有效组织和管理装配，创建的组件组既可选特定组件，也能按部件属性、名称等规则选取，还能组合以形成复杂组。如选与当前工作部件距离、大小、与平面位置关系等符合特定条件的部件。组件组可用于当前会话，也可保存于书签或部件文件，如下图所示。

       添加到组件组命令能按名称、加载状态、属性、大小等准则定义组件组；添加邻近度组件组命令可选择与选定组件距离在指定范围的组件。添加区域到组件组命令可根据箱形或平面区域位置选组件。对于符合多个指定准则的组件，完全匹配命令能创建符合所有（and）准则且未被排除的组件；任意匹配命令创建符合任意（or）准则且未被排除的组件。

6.创建区域

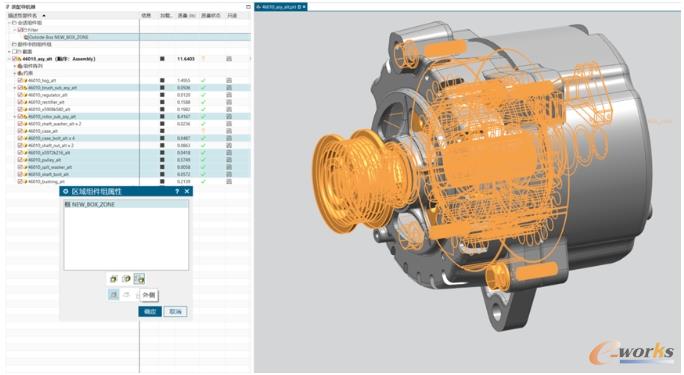

       使用区域命令可将装配分割成多个有指定意义的区域，通过在组件组中添加区域，可对装配对象进行高效筛选与管理。如筛选并高亮显示区域外，区域内以及与区域干涉的组件，以便快速直观地对指定空间范围的组件进行操作，如下所示。

       可使用立方体与平面两种几何进行区域划分，对于集中型装配，建议使用立方体箱形区；而对于产线类型的装配体，平面划分则更适合。除了自定义区域外，也可直接自动划分，将装配分成具有规则的几个区域。

7.结束语

       从上文可以看到，NX设计包中的高级装配功能为设计工作带来诸多便利。包裹装配、链接外部、简化装配、轻量化表示等功能实现了装配的简化与数据保护；组件组创建和创建区域功能，优化了装配组件的管理与筛选。这些功能相互配合，提升了装配设计的效率，加强的数据的安全与管理。在实际设计工作中，合理运用这些高级装配命令，能有效提升设计质量，满足多样化的装配管理需求。
