让模拟信号“开口说话”的智能革命

       在油气田、化工厂等工业现场，数以万计的压力、温度、流量传感器通过传统的4-20mA模拟信号传输数据。但这些线路只能传递单一数值，工程师们如同面对“沉默的仪表”——无法获知设备是否故障、参数是否漂移。

       HART协议（Highway Addressable Remote Transducer）的出现改变了这一局面。它通过在4-20mA模拟信号上叠加数字信号，实现“一线两用”：模拟通道传输主测量值（如压力值），数字通道同步传递设备状态、诊断信息甚至校准参数。这项诞生于上世纪80年代的技术，不仅延续了模拟系统的兼容性，更开启了工业设备智能化的先河。

工业通信的进化史诗

       在油气、化工等工业自动化场景中，传统4-20mA模拟信号长期面临以下核心问题：

       单向传输导致仅能传递单一测量值（如压力、温度），无法反馈设备状态（如传感器故障、校准参数）；

      工程师需频繁现场排查故障，高危环境（如油气储罐区）风险高、效率低；

      传统系统若升级为纯数字通信（如现场总线），需更换全部线缆与仪表，成本无法接受；

      模拟信号无法承载设备元数据（如诊断信息、校准记录），导致预防性维护难以实现。

      如何在不改造现有基础设施的前提下，让传统仪表“智能化”？1985年，美国Rosemount公司针对工业现场仪表的痛点，推出了HART协议。其核心目标在于兼容性和智能型，既要保留现有线缆，实现“模拟+数字”双通道通信，又要通过数字信号传递设备状态、诊断数据，打破“哑设备”困局。

       HART的解决方案是在模拟信号上叠加数字信号，形成“一线两用”模式。

       ??模拟通道：承载主测量值（如4-20mA对应0-100%压力范围），确保与现有模拟系统的无缝兼容。

       ??数字通道：通过FSK调制技术，将数字信号（1200Hz=逻辑“1”，2200Hz=逻辑“0”）叠加在模拟信号上。数字信号的平均值为零，不影响模拟信号精度。数字与模拟信号频段分离，规避电磁干扰（如变频器、电机噪声）。

HART通信模式

       1. 点对点模式（Point-to-Point）

       点对点模式是HART协议中最基础的模式，主设备和从设备之间进行双向通信。

        主从架构：一个主设备（如PLC、手操器）与一个从设备（如变送器、阀门）直接通信。
 双通道交互：模拟通道传输主测量值（4-20mA电流信号），数字通道叠加数字信号，传递设备状态、诊断数据等。

       确定性响应：主设备轮询从设备，确保指令优先执行。

       点对点模式是HART通信中最常用的通信方式，其典型应用场景包括单设备监控或者设备调试等。例如油气井口压力变送器的实时数据采集或者工程师通过手操器单独配置变送器参数。

       2. 多站模式（Multi-Drop）

        多站模式允许多个从设备连接在同一总线上，主设备轮询各个从设备。这种模式下，模拟信号通常固定在4mA以减少功耗，数字信号传输数据。

       总线型拓扑：一个主设备连接多个从设备（最多15个，HART 5及以上版本支持） 共享通信线路：所有从设备通过同一总线与主设备交互 轮询机制：主设备按顺序询问从设备状态（需配置设备地址）

        通过多站模式，可简化布线，减少线缆数量，降低成本，适用于需要监控多节点的工业场景。 但相较于点对点模式，多站模式的总线共享导致数据传输效率低于点对点模式，通信速率受限。同时需严格配置设备地址，避免信号干扰和地址冲突。

       3. 突发模式（Burst Mode）

       为了支持数据与诊断信息从现场设备到主控设备的定期传输，HART协议的数据链路层定义了突发模式。在这种工作模式下，现场设备可以定期的将信息广播到通信链路上。

      从设备主动发送：无需主设备轮询，从设备周期性主动广播数据（如传感器状态、报警信息）。 高实时性：适用于紧急事件报警（如管线泄漏检测）。 协议支持：需HART 7及以上版本，且需预先配置突发周期（如每100ms发送一次数据）。

        以上三种通信模式共同构成了其灵活的技术生态：

       ??点对点模式是基础，保障单设备的高效交互；

       ??多站模式扩展了系统容量，适配复杂工业场景；

       ??突发模式则通过主动推送机制，满足实时性与高可靠性需求。

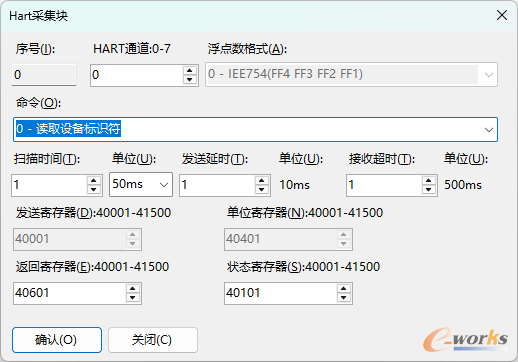

量身定制的智能之选         普通AI模块仅能采集压力、温度等基础数据，如同“单向传输的管道工”，无法反馈设备状态或辅助运维决策。R500 AI8-I HART模块，不仅支持传统4-20mA信号传输，同时支持点对点HART通信，能通过数字通道实时获取传感器健康状态、校准参数等关键信息，实现“数据采集+智能诊断”双效合一。例如，在井口压力监测中，模块可自动识别传感器零点漂移并触发预警，而普通模块只能被动上报异常数值，依赖人工排查故障。选择HART模块，意味着从“被动响应”升级为“主动预防”，大幅降低运维风险与成本。

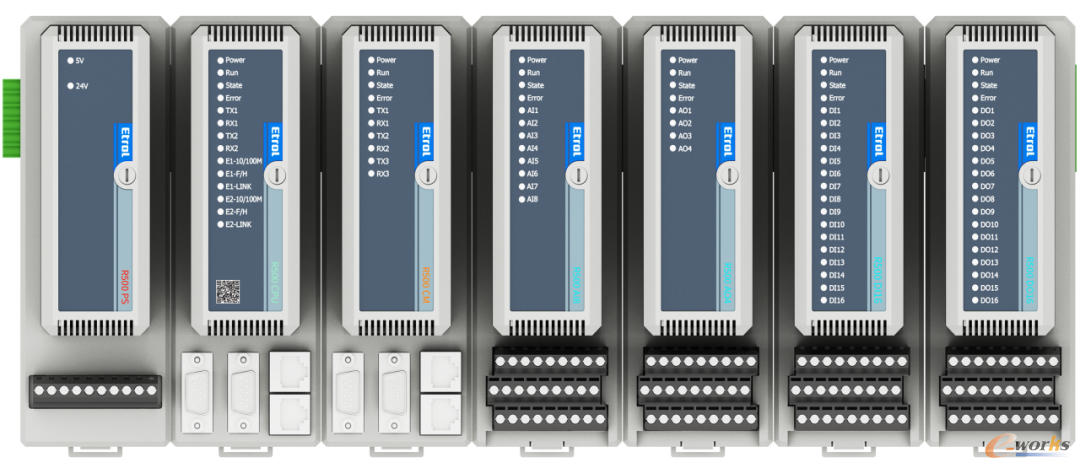

     让R500 RTU成为工业自动化的 “智慧眼睛”

       在油气行业迈向智能化的今天，RTU系统不仅采集精准数据，更赋予设备“思考能力”——从被动采集到主动预警，从现场调试到远程管理，全面适配油气田复杂工况。选择安控科技R500 RTU，不仅是选择一款产品，更是为生产安全与效率装上“智慧之眼”。
