扫描式测温仪在轧钢产线的应用

2017-05-31岳临萍

2164阅
本文介绍了扫描式测温仪在轧钢系统的应用,用于监测钢板的温度是否均匀,板型轮廓是否正常,及时的反馈给二级控制系统进行自学习调整。着重介绍了扫描式测温仪的组成及工作原理,为轧钢的板型控制提供可靠的数据支持。
    在现代轧钢生产线中,为提高钢板组织性能,一般在精轧后采用快速冷却技术(ACC),热轧钢材轧后控制冷却能改善钢材组织,提高钢材性能,缩短热轧钢材的冷却时间,扫描式测温仪就是安装在ACC设备上方,能够实现即时温度测量,识别差异的动态冷、热点追踪,用于监测钢板冷却后温度的均匀性及板型轮廓。同时将测量参数反馈给ACC的二级系统,用于控制系统的自学习调整,得到更好的钢板性能和板型控制。

    1、扫描式测温仪的设备组成

    扫描式测温仪主要包括三个大的部分:测温探头、中央处理器LPU和WCA软件。分别用于钢板温度和区域的测量,将测量的数据进行模/数转换处理发送到中央处理器进行处理数据和计算,然后通过WCA软件进行分析、显示和存储。设备构成如图1所示:

扫描式测温仪的设备组成

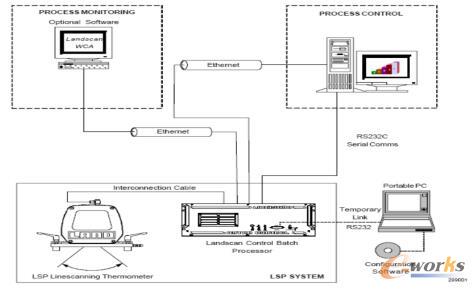

(图1:扫描式测温仪的设备组成)

    2、测温探头的安装及主要参数

    测温探头安装在辊道上方,垂直向下扫描,其测量范围为(300-900)℃,内部灰度系数的可调范围为0.2-1.0,根据测量钢板的材质要求及水汽环境等的影响因素,我们一般选为0.75-0.85;当探头安装在不易随时维护的位置或环境中时,就需要用远程控制来修正灰度系数,通过输入(4-20)mA信号进行远程控制。温度测量的扫描速度为每秒5,10,15或者25次可选,扫描角度为60°,可以根据测量钢板有宽度来确定安装高度及仪表选型。防尘、防水的铸铝外壳即使在最恶劣的环境下也可以长期可靠的工作。如图2所示:

扫描式测温仪安装效果示意图

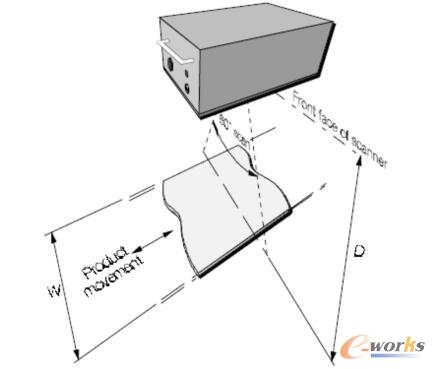

(图2:扫描式测温仪安装效果示意图)

    扫描式测温仪可以测量不同宽度的钢板,为了保证60°的扫描角度可以覆盖,完成所需宽度内的测量,得到有效的测量数据。测温仪的安装高度就会有不同的要求,如下表1所示,列出了测量不同宽度钢板的温度时,测温仪探头的安装高度。

测量宽度与探头安装高度对比表

(表1:测量宽度与探头安装高度对比表)

    需要注意的是,在测温仪头安装时要注意探头红外射线的发出角度及方向,保证探头安装的垂直性和水平性,不能倾斜。支架的安装还要有较坚固的基础支撑,避免震动对测量造成失准的影响。

    探头的输出信号主要有两种:一种是温度输出信号,输出4-20mA信号线性对应(300-900)℃;二是扫描数据信号,是一个(0-5)V的方波信号,在扫描数据有效时它是一个+5V的高电平信号。如图3所示:

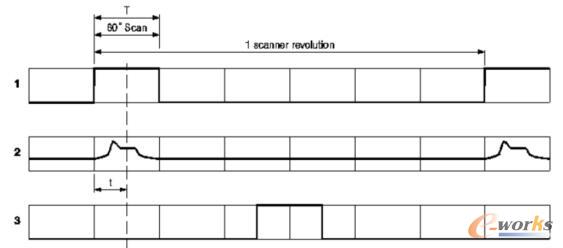

“扫描有效”时间信号为+5V; 2-最快温度输出信号4-20mA;3-内部时间信号

    1-“扫描有效”时间信号为+5V; 2-最快温度输出信号4-20mA;3-内部时间信号
