引言

    ENOVIA LCA/VPM Navigate 是由达索公司开发的产品数据管理软件，与CATIA（达索公司开发的计算机辅助设计软件） 构建了产品并行设计环境。LCA （ Life Cycle Application）是一种产品数据管理软件，可以存储/查询出产品数据以及数据之间的关联关系（如空间位置关系、从属关系等），记录控制产品整个设计过程中的工程数据；VPM 是基于CAITA 界面的数据管理软件，是LCA 数据管理的另一种工作模式，二者共用同一的数据库。

    1 数据定义

    ENOVIA 产品数据元素有零件和文档两种，默认情况下两者是相互独立的概念。项目工作中通过环境定制，将零件作为文件夹管理，文档作为文件夹中的内容管理。所有的产品零件定义信息（CATIA 模型、属性信息）全在文档中存储，与零件文件夹相关联。文档的属性、版本等信息直接决定零件文件夹的属性和版本等信息。其优点在于，文档升版后，零件自动显示最新版，旧版文档作为零件文件夹中内容的一部分历史存档。相关的二维图纸也可以挂在零件文件夹中，统一管理。

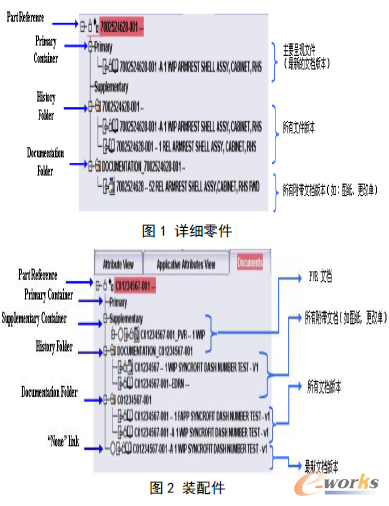

    所有文档类型定义有NONE、CATPart、CATProduct 和Schematic，分别用于装配件、详细零件、装配集成件（如：标准件打包，俗称黑匣子）和系统线路图，数据管理模式见图1和图2。

    2 骨架结构管理

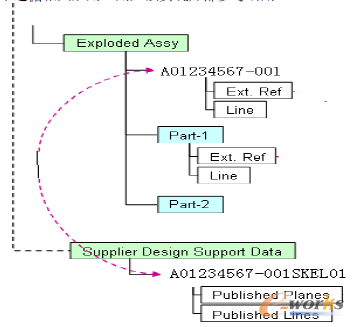

    理论模线/面和其他外部参考元素对应产品结构统一做成骨架结构树进行管理（如图３）。零件引用外部骨架模型时，必须遵循关联设计规范、界面共用元素创建规范以及对应管理规范和权限设置，并通过CATIA 配置控制来实现，如果不遵循相关规则，则无法实现外部参考引用。

    图3 结构树外部参考引用举例

    3 图纸质量

    CATIA 工程数据如零件、复材件、装配件、标准件、图纸等数据的创建使用统一的模板。模板中涵盖了结构树形式和内容，属性内容以及潜在的制图规则要求（如：命名要求、图层设置、线性及字体大小等）等。非CATIA 模板生成的零件可以通过自动规范宏命令，使得其满足规范要求。设计数据存储时，通过Q-checker（图纸质量检查软件工具）对图纸质量进行检查，并给出检查结果。检查内容涵盖了属性填写是否规范、几何元素的规范显示、图层的准确使用，结构树命名、模型规范型等，从而保证所有的设计数据更加规范化。同时图纸质量检查结果通过一个属性值呈现出来，如果这个值不符合规定要求，系统则不允许对应的设计数据进入发放流程。

    4 属性管理

    根据项目需求定制LCA 和CATIA 属性内容以及填写方式。其中填写方式包括自定义、选项两种形式，除必须手动填写外，大部分属性项目通过选项列表选取，确保书写的规范性。属性信息涵盖了产品的名称、分类等级、材料、尺寸、制造工艺、表面处理、通用公差、可替换性等。除少数信息在ENOVIA LCA 中填写外，大部分属性信息通过在CATIA 中填写，保存时系通过直接映射功能将信息同步到到LCA 中，并通过定制的属性检查工具确保信息填写完整性和一致性。Enovia LCA 接口的通过二次开发，属性中的部分信息（如工艺信息等）可以自动传递到后期生产的SAP 系统中，实现数字化制造，数据一次创建，多次使用。

    5 标准件管理

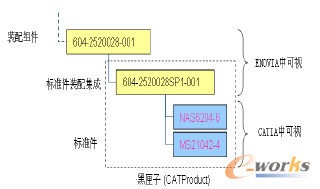

    标准件全部通过标准件库进行参数化管理、实例化应用。除了在相应的零件结构中以点线表示标准件的点位信息外，全部安装在产品结构树中装配集成件（黑匣子）中，挂在相应的装配节点下， 装配集成件在CATIA 中定义为.CATproduct 文件，命名时增加加尾缀SP 以示区别于结构装配件，并在LCA 中保存时设置为结构不显露，在LCA 中作为单独的零件节点存在，无法展开查看其子件（见图4）。这种做法实现数据了集中压缩管理、存储，精简结构树，减少工程数据量。标准件在结构树中根据设计分界面进行分配的方式，再加上其实例化呈现形式，更便于三维直观审查和后续标准件统计管理。

    图4 标准件管理
