1 Maxwell 如何导入在板变压器/电感PCB绕组？

    问题描述：

    模块电源中，越来越多地采用多层PCB板绕组结构，直接利用PCB铜箔，在PCB Layout工具中绘制多层绕组。如何将PCB Layout工具绘制的绕组结构导入Maxwell 3D中？

    ★   操作方法：

    方式1：从PCB Layout工具中将trace导出为MCAD格式，再导入Maxwell 3D

    方式2：利用ANSYS ECAD接口，具体操作：

    ★   ANSYS ECAD转换接口已经集成在SIwave V2015界面中，常见的EDA设计工具，如Protel/Cadence/Mentor及标准的ODB++格式，均可导入

    ★   在SIwave中对PCB板做适当修改后，Export出去，可以直接导出为HFSS、Q3D Project文件，且将铜箔、PCB材料等自动设置好。再从HFSS、Q3D Project下copy到Maxwell 3D

    ★   如果没有HFSS、Q3D License，则需要导出为ACIS Solid Model，再读入Maxwell

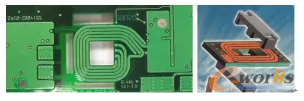

    PCB导入Maxwell 3D后的效果

    2 Maxwell 3D如何出现“Current leak to the air”的报错信息？

    问题描述：当Maxwell3D仿真模型里面包含空心线圈的时候，有时候会报“Current leak to the air”的错误信息，截图如下：

    空心线圈模型

    错误截图

    错误原因：这是软件的一个Bug，在V15之前直接报错，不提供错误信息；V16以后，提供报错信息。

    解决办法：空心线圈不要建立成360全模型，可以包含一个非常小的空隙。如下图。

    修改之后的空心线圈模型

    3 如何将外电路模块中的变量传递到Maxwell？

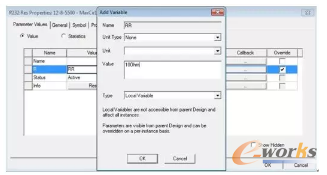

    外电路中定义变量

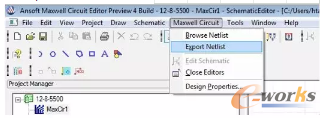

    导出sph网表文件

    在Maxwell中导入外电路sph网表文件
