仪表设计

       在本章介绍中，将为大家讲解通过EPLAN软件实现仪表回路高效设计的方法。

       在这个介绍中，采用的设计功能主要是窗口宏（标准化回路图）、以及窗口宏在预规划软件中进行的调用与设置，从而实现回路图高效设计的操作。在以下介绍中将以两线制变送器回路设计为例进行讲解，读者及用户可根据项目实际设计需要进行调整及扩展。

       本次需要用到的授权，也是一如既往的简单：

       （1）EPLAN Electric P8专业版；

       （2）EPLAN预规划专业版插件版；

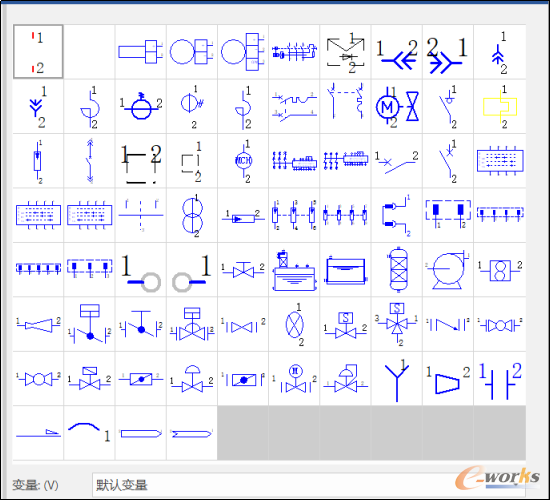

       在进行设计之前，需要用户创建并准备完毕设计使用的仪表设计符号库，其中至少应包含常用的回路设计仪表符号。如下所示。

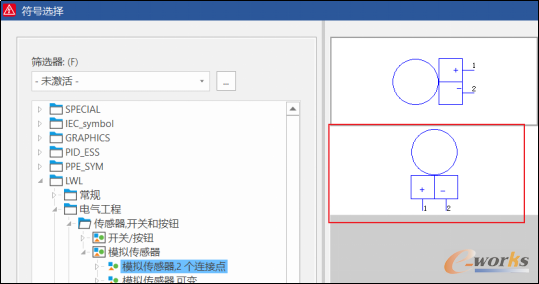

       本次设计将使用到如下红色框中的模拟传感器设计符号。

01 准备工作：宏项目

       在EPLAN Electric P8软件中，创建一个新项目，并将其命名为“EPLAN带你做项目-冶金行业Macro”，在这个项目里，我们将保存并管理所有用到的宏：窗口宏、页宏。

       在软件的工具栏中，点击“文件”按钮，将弹出如下对话框，请点击：新建。

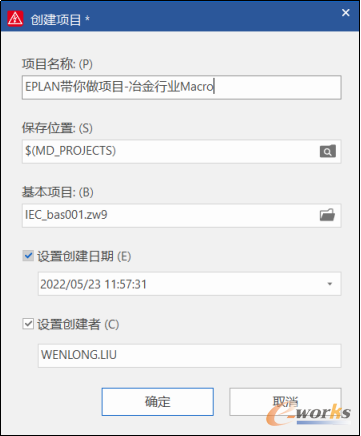

       此时在弹窗的对话框中，输入该项目名称，确认保存位置（建议默认），选择基本项目（模板）。创建时间和创建者可由用户根据需要进行填写。

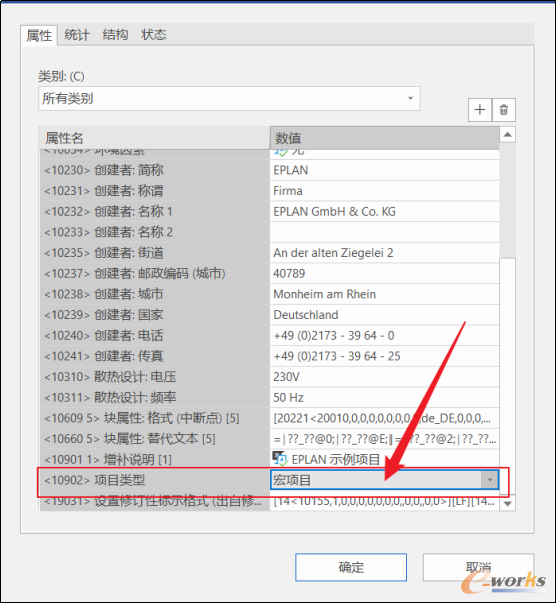

       录入完毕后点击确定。软件将自动进行项目的创建。创建完成后，弹出如下对话框，找到<10902>项目类型属性，将数值改为“宏项目”。

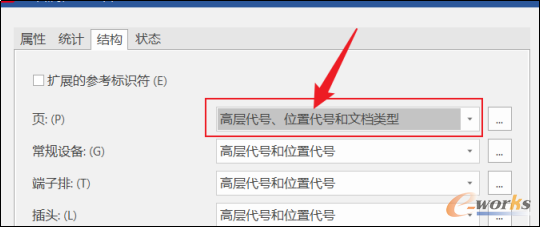

       将项目属性选项卡切换到“结构”选项卡，并将页配置修改为“高层代号、位置代号和文档类型”，如下所示。

       点击确定。此时系统将关闭该项目属性界面，进入到待设计状态中。

02 创建回路图窗口宏

       2.1 绘制窗口宏

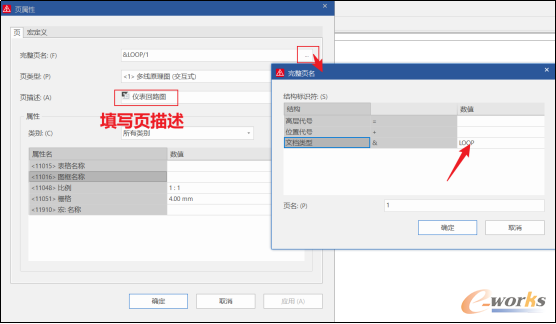

       在页导航器中创建一个多线原理图页，在完整页名栏中，将文档类型可备注为“Loop”，或中文“回路图”。在这里，以Loop为例，如下所示。

       录入完毕后，点击两次“确定”，系统将打开新建的多线原理图。

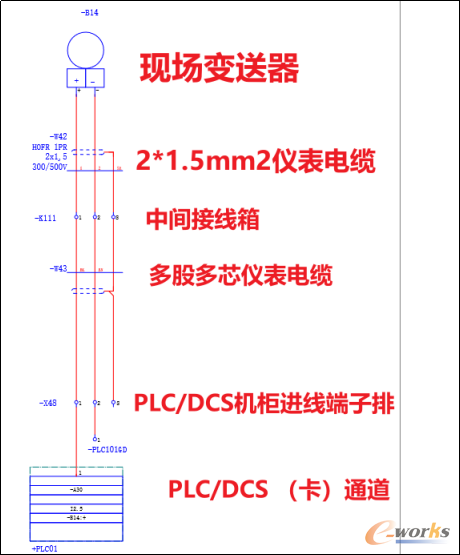

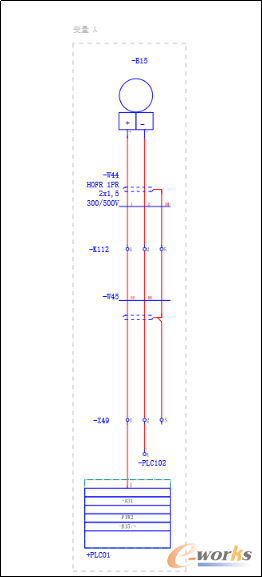

       请在当前的原理图页面中绘制两线制回路图，并调整每一个设计符号的显示样式。如下所示。

       2.2 定义窗口宏

       在工具栏中选择插入-宏-宏边框，操作如下图所示。

       将绘制的回路宏用宏边框框起来，如下所示。

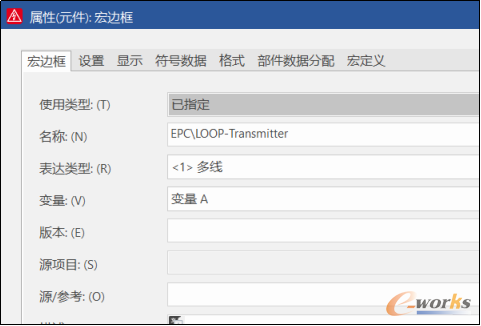

       使用鼠标左键双击宏边框，为当前的窗口宏设置宏名称（包含存储路径）、宏变量、宏描述等设计信息。例如，当前创建的窗口宏命名为LOOP-Transmitter.ema；存储在EPLAN软件安装的系统目录下，新建EPC文件夹下；采用多线原理图表达类型；当前为同名回路窗口宏的第一个变量，默认为A变量。如下所示。

       为了管理方便，可将当前宏的名称和变量在显示选项卡中调出，并显示在宏边框中。如下所示。

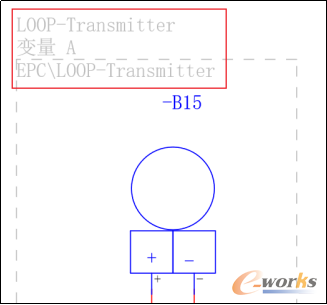

       设置后的效果如下所示。采用这种方式，可在不用查看窗口宏属性时，在宏边框上直观的看到宏的名称、存放路径、变量等信息。

       2.3 定义窗口宏基准点

       通过定义窗口宏的基准点，可在将该宏手动插入到图纸时方便的将宏预设的放置点“抓”在鼠标光标上。

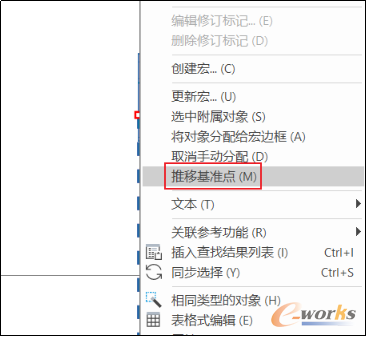

       可通过在宏边框上点右键，选择“推移基准点”，并在图纸范围内选择这个预设的宏放置时的抓取点。如下所示。

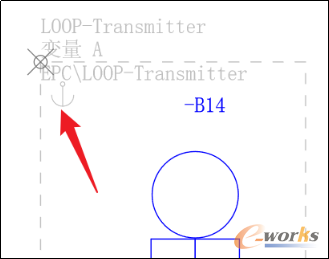

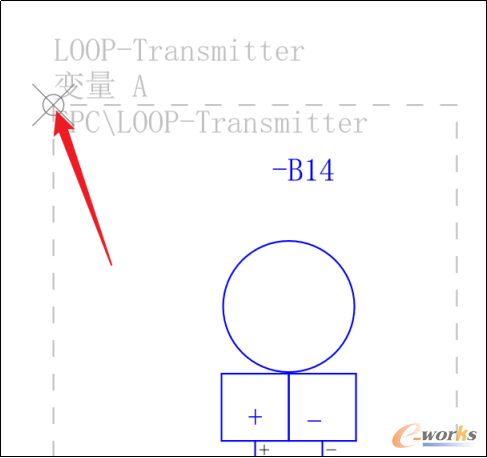

       假设将宏边框的左上角定义为基准点位置。则在完成上一步选择“推移基准点”按钮后，点击宏边框左上角即可。如下图红色箭头所指的，即为预设的基准点位置。

       2.4 定义占位符及占位符变量

       为了能让设计的回路图窗口宏更加适应项目设计的需要，将窗口宏中的一些设计信息做成变量，以适应回路的复用。例如，将变送器位号、电缆名称等根据设计需要快速替换成需要的参数：设备编号为设备位号，TIT1001，电缆编号为TIT1001 CB，现场端子接线箱编号为FLD201，分配的PLC机柜编号为PLC101。其中，位号、电缆编号、接线箱编号、PLC机柜编号在设计中应能根据设计人的参数导入进行快速替换。

       首先，将该窗口宏全部选中（包括回路所有信息和宏边框），点击插入-宏-占位符对象。如下所示。

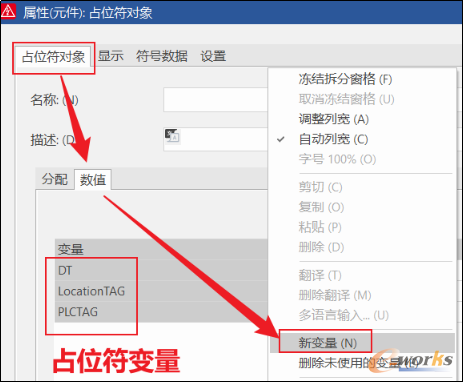

       在弹出的对话框中，选择占位符对象选项卡下的数值选项卡，通过鼠标右键，创建三个占位符变量，如下所示。

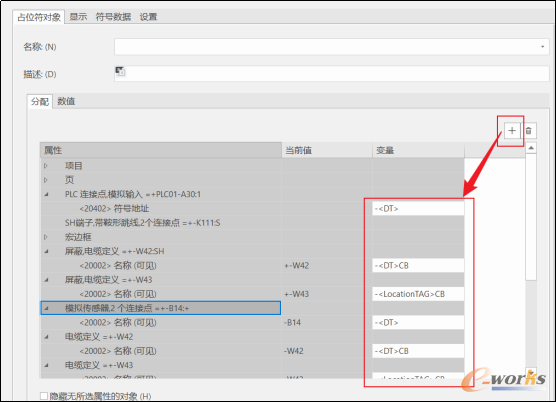

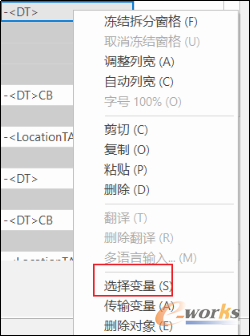

       接下来，切换到占位符对象选项卡下的选择分配选项卡，并将传感器、电缆、端子、PLC连接的要被设置成变量的属性加载进来。并在“变量”列，通过右键“选择变量”的方式，将创建的变量依次配置到这些设计元素当中。如下所示。

       完成变量定义后，点击“应用”-“确定”，关闭占位符对象设置界面。

       检查占位符对象是否在宏边框范围内，若占位符对象在宏边框范围之外，手动将其拖进宏边框即可，使其成为窗口宏的一部分。如下所示。

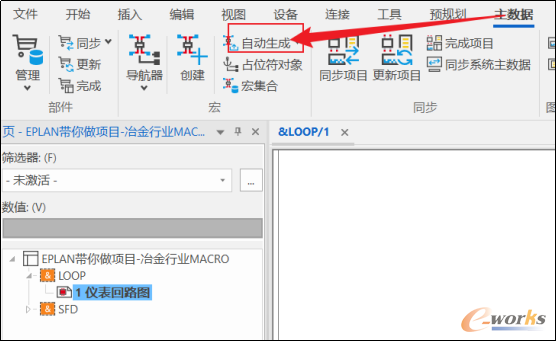

       此时，回路窗口宏的设计准备就已完毕。在页导航器中，选中当前页，并点击主数据-宏-自动生成，将该窗口宏生成出来。

03 回路图设计

       打开原理图项目。点击文件-项目-打开，选择相应的原理图项目，在本次示例中为《EPLAN带你做项目-冶金行业》。

       3.1 创建回路

       打开预规划导航器：工具栏中点击：预规划-导航器。在项目的结构层级中找到需要配置的回路，或通过鼠标右键创建一个PCT回路：“新的规划对象-PCT回路-回路”。例如，PT 4001。

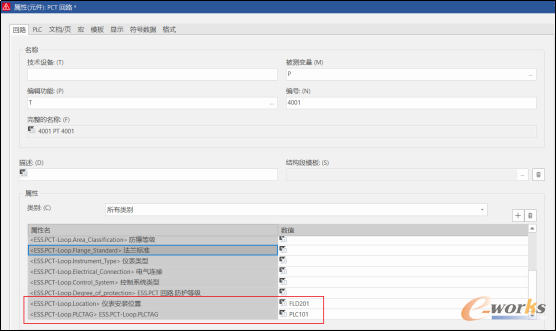

       填写仪表位号、安装位置编号及PLC机柜编号的信息，如下所示。

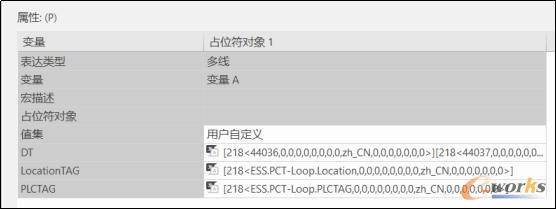

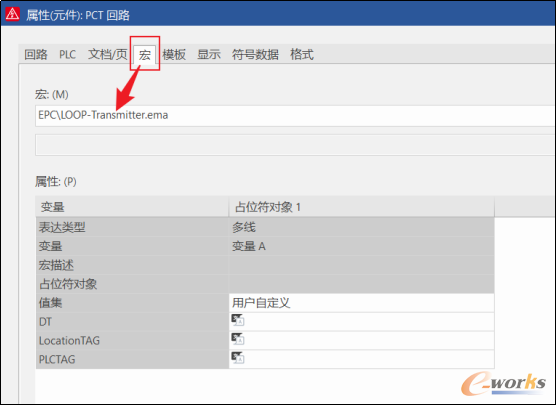

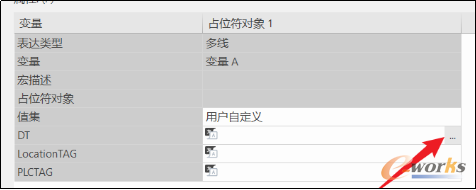

       以上信息输入完毕后，点击应用。选择“宏”选项卡，并将刚刚创建的回路图宏选进“宏”路径当中。点击应用，在“属性”栏中将显示占位符变量。如下所示。

       3.2 配置占位符变量与PCT回路的对应关系

       依次将三个占位符变量右侧的配置按钮点开，将回路选项卡中设计参数所对应的属性配置给占位符变量。如下所示。

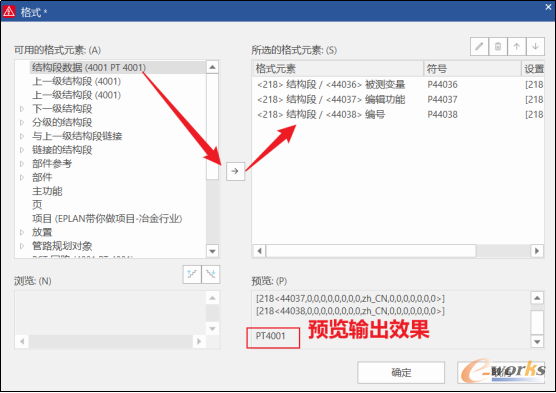

       将左侧的结构段数据推进右侧的所选的格式元素中，通过下面的预览窗口，可对输出效果进行查看。

       依次将安装位置编号、PLC机柜编号也按此方法进行配置。

       配置完成后，点击应用-确定，关闭当前窗口。

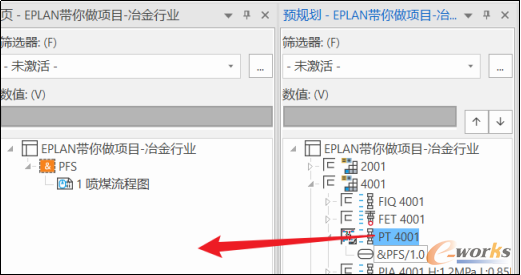

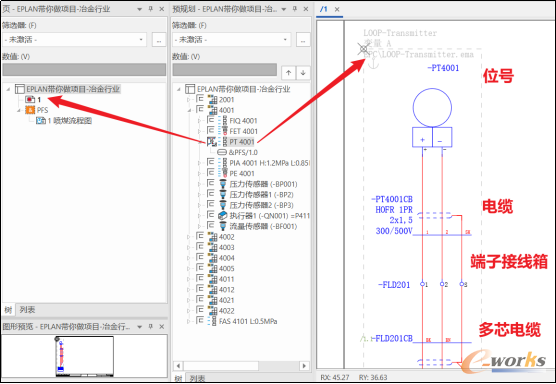

       回到预规划导航器中，鼠标左键点中配置完成的PT4001回路，将该回路拖放进页导航器中。

       此时，系统将自动创建PT4001回路。

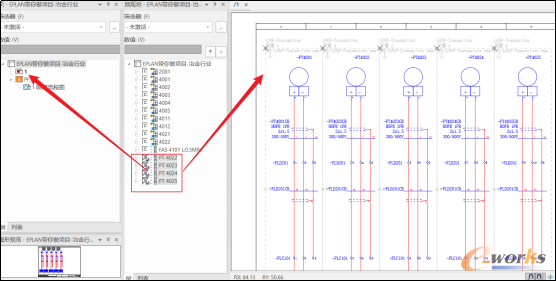

       重复上面的操作，选中多个PCT回路，同时拖放进页导航器中，可批量的生成回路图。如下所示。

       3.3 批量创建回路图

       为了能更快的创建PCT回路，并通过PCT回路生成仪表回路图/原理图。可采用在Excel表填写信息，批量导入Excel数据到预规划的方式实现。

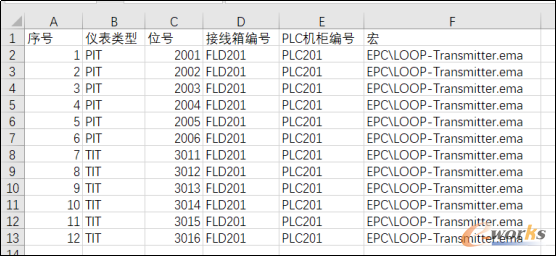

       首先，在Excel表中，创建设计数据，如下：

       保存并关闭该Excel表格。

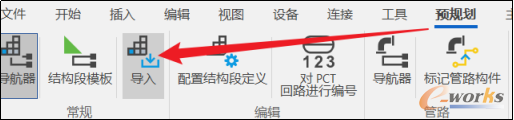

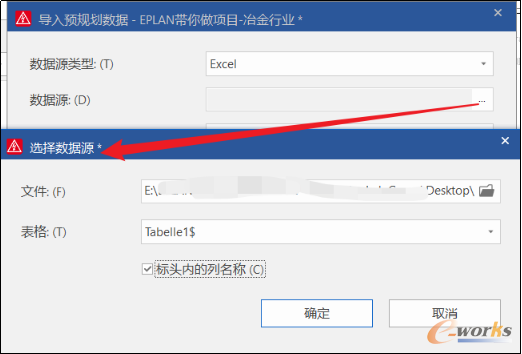

       其次，在EPLAN软件工具栏中依次点击：预规划-常规-导入，并选择该表格。如下所示。

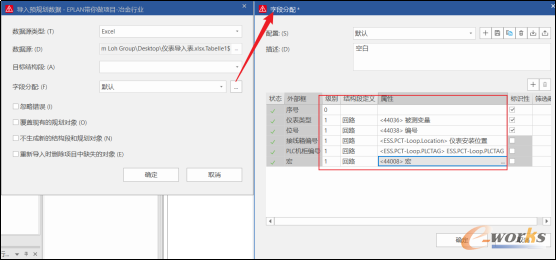

       选择相应的表格后，点击确定。在如下对话框中选择字段分配的配置“…”按钮，并在字段分配界面中为外部框（Excel表头）指定预规划PCT回路的相应属性。如下所示。

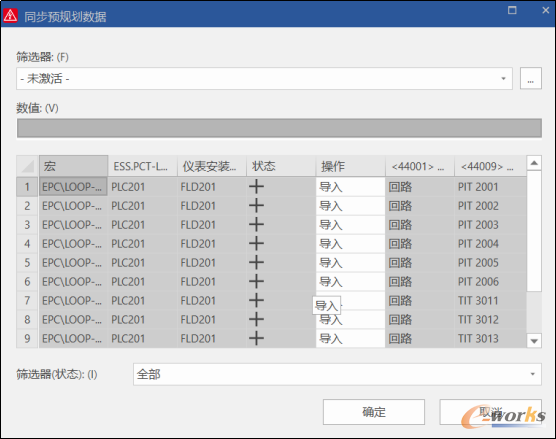

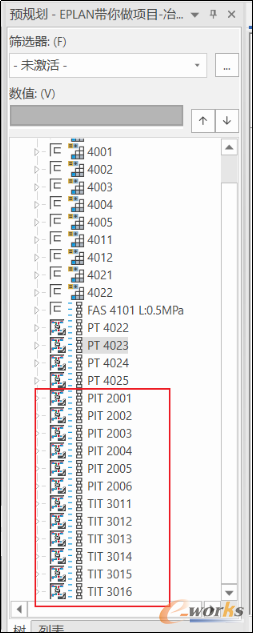

       配置完毕后，点击确定，再点击确定，将弹出同步数据预览提示框，如下所示。点击确定，此时数据将按照配置规则传入预规划导航器中。

       接下来的生成回路图的操作，请参考本次分享的第二部分相应的内容，就不再赘述拖放生成图纸的操作了。
