EPLAN带你做线束-批量修改连接物符号方向和大小

2022-11-24陈新忠

460阅
本文介绍了EPLAN Harness proD批量修改连接物符号方向和大小的技巧。

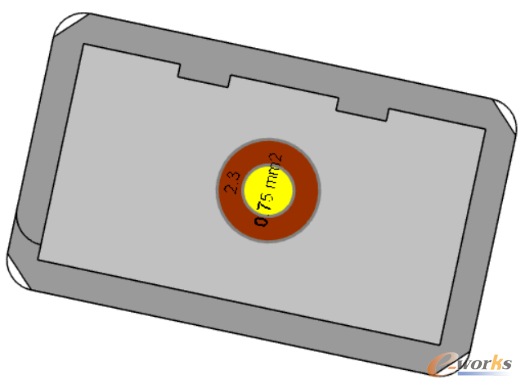

       1.如下图所示,在钉板图中的连接物符号会随着线束分支而旋转,所以导致这种角度不一致,查看接线编号或截面积信息很不方便,为此,可以通过一键批量操作,将所有的连接物符号,归于0度摆放。

钉板图中的连接物符号会随着线束分支而旋转

图1 钉板图中的连接物符号会随着线束分支而旋转

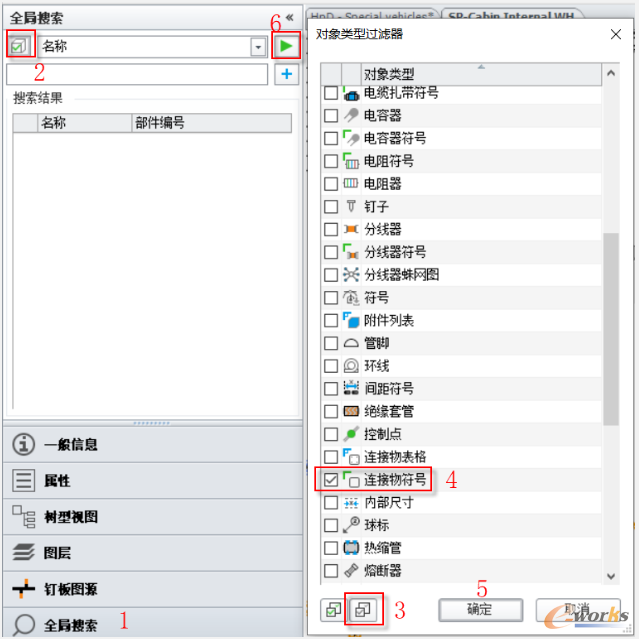

       2.在钉板图中,通过【全局搜索】,选择对象【连接物符号】,筛选出所有连接物符号,批量选中,在连接物符号属性中修改角度即可,如下图。

在连接物符号属性中修改角度

图2 在连接物符号属性中修改角度

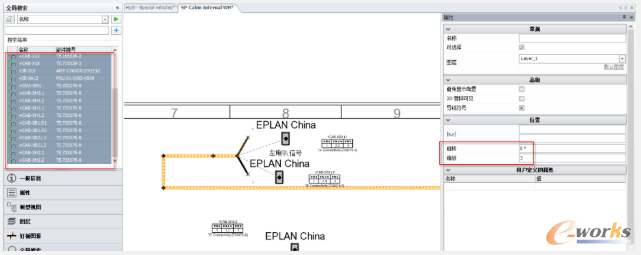

       3.全选所有搜索结果,然后在属性中修改【旋转】的值为0,【比例】的值是3,可以实现快速批量修改连接物符号角度和放大连接物符号,如下图。

快速批量修改连接物符号角度和放大连接物符号

图3 快速批量修改连接物符号角度和放大连接物符号
