EPLAN带你做线束-导出结构和线束模型

2023-01-25陈新忠

4713阅
本文介绍了导出结构和线束模型的设计细节技巧,让您在设计实际线束项目中少走弯路。

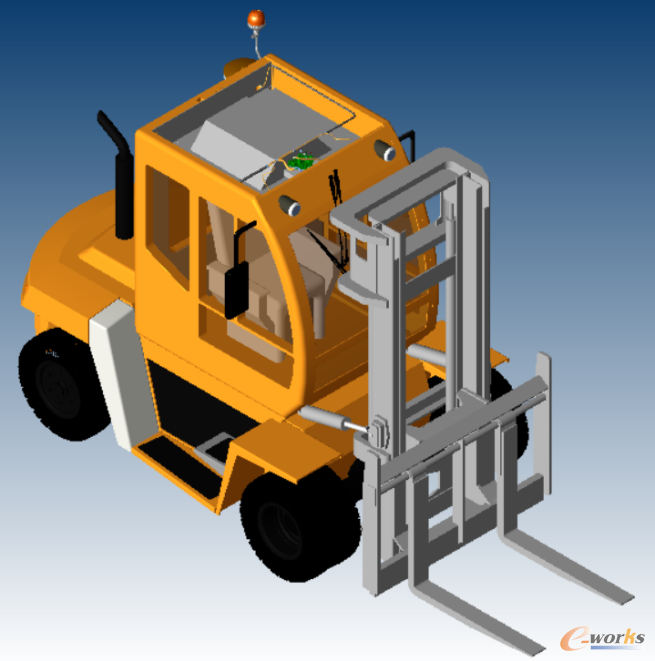

       1.在EPLAN Harness proD Studio工作区完成线束设计后,需要导出线束模型,甚至需要导出线束模型和结构模型一体的整机模型,如下图,用于下一步的仿真或其他用途等。

整机模型

图1 整机模型

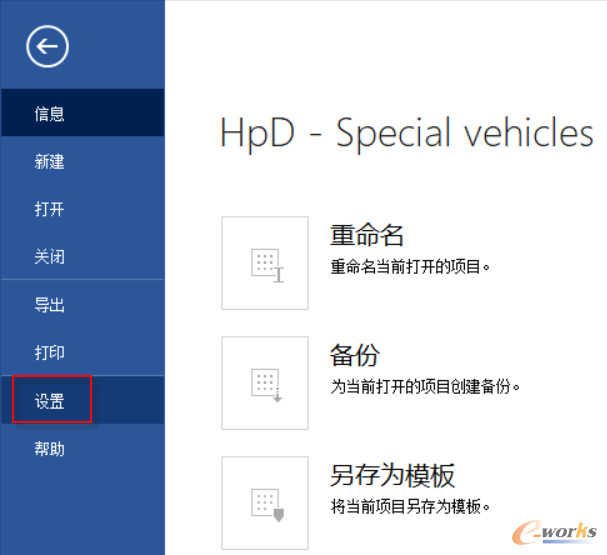

       2.在需要导出整机模型的工作区中,依次点击菜单栏的【文件】-【设置】,打开【设置】对话框,如下图。

菜单栏

图2 菜单栏

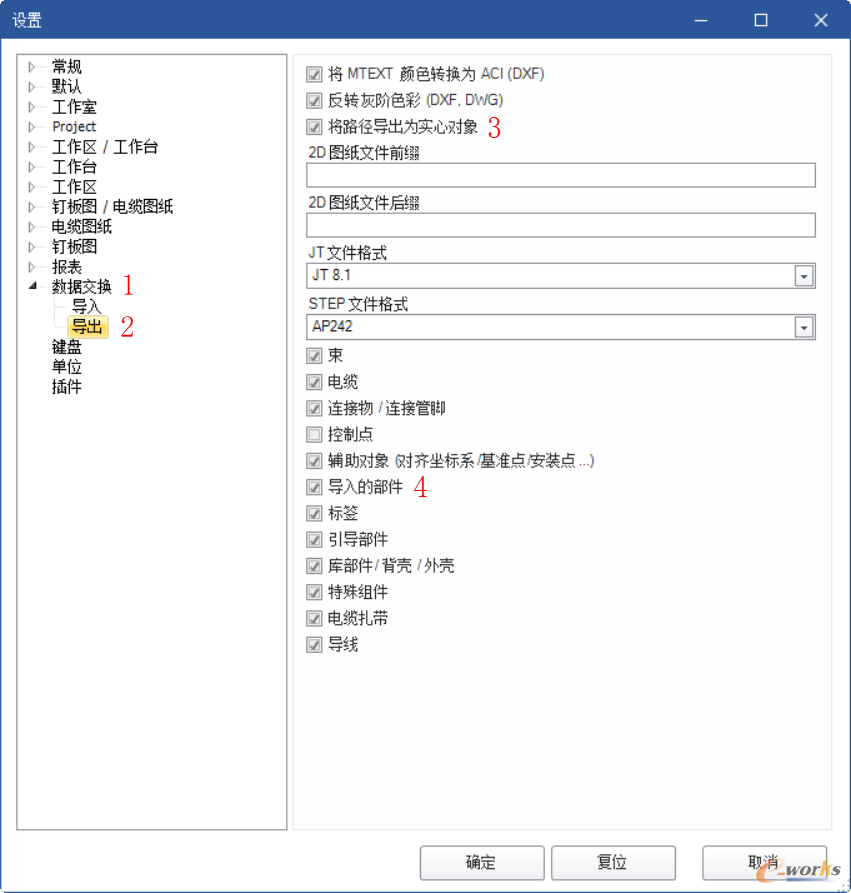

       3.将作为实体对象导出,减少结构三维软件打开线束模型,对曲面的计算资源,增加打开中间格式(*.stp、*.igs、*.x_t等)线束模型的效率和运行流畅度。勾选【导入的部件】,指的是将导入的结构模型,可以随着线束模型一起导出,前提条件是,导入的结构模型是在本地计算机和本项目设计时导入的,如果将工作区作为备份导入导出,在其他电脑导入打开,会导致无法导出结构模型,只导出线束模型。

导出线束模型

图3 导出线束模型

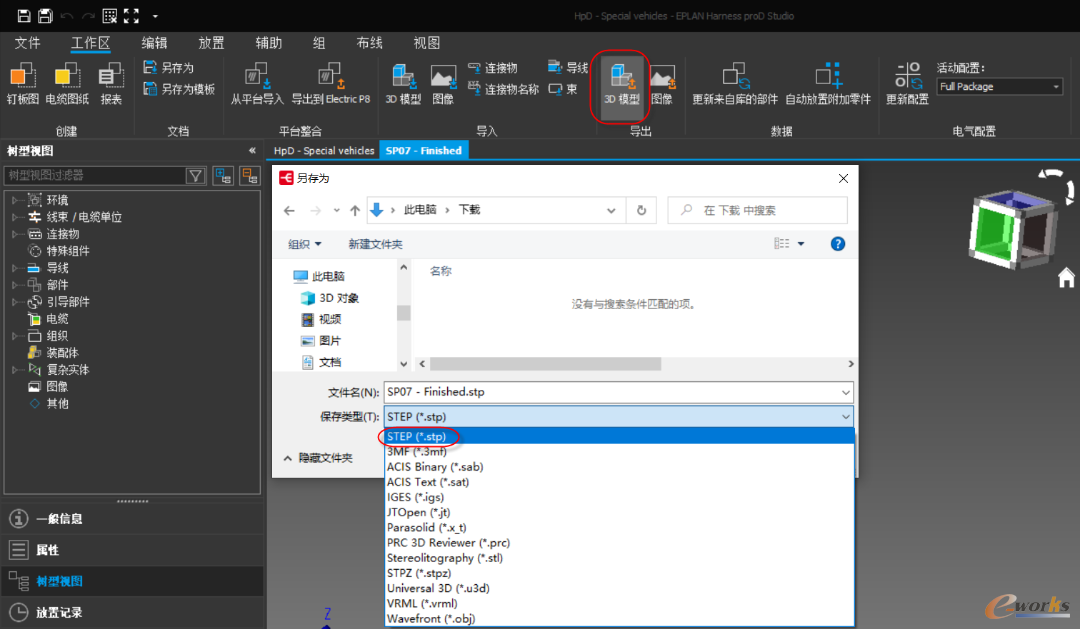

       4.导出Harness工作区整机模型,打开在菜单栏【工作区】-【导出-3D模型】,在导出对话框中,可选择需要导出的中间格式,常用三维中间格式如:stp、igs、x_t等都支持。

选择需要导出的中间格式

图4 选择需要导出的中间格式
