01 什么是车铣复合机床
车铣复合加工中心（Turning- Milling-Compound-MachiningCenter）是应用车铣复合加工技术，实现车、铣一并加工的机床，相当于一台数控车床和一台加工中心的复合。车铣复合加工中心一般有x、y、z、a、c五个轴，可通过多轴联动实现车铣复合加工，擅长空间曲面加工、异形加工、镂空加工、打孔、斜孔及斜切等。
车铣复合加工是机械加工领域目前国际上的加工工艺之一，是一种先进制造技术，也是复合加工机床中发展最快、使用最广泛的数控设备。
02 车铣复合机床的类别
普及型车铣复合为在带动力刀塔的车削中心上增加Y轴，有两种主流机型，一种是正交Y轴（X、Y轴成直角），一种为虚拟Y轴（Y1轴导轨与X轴的夹角非直角），一般X轴与Y1轴有-35度的夹角。

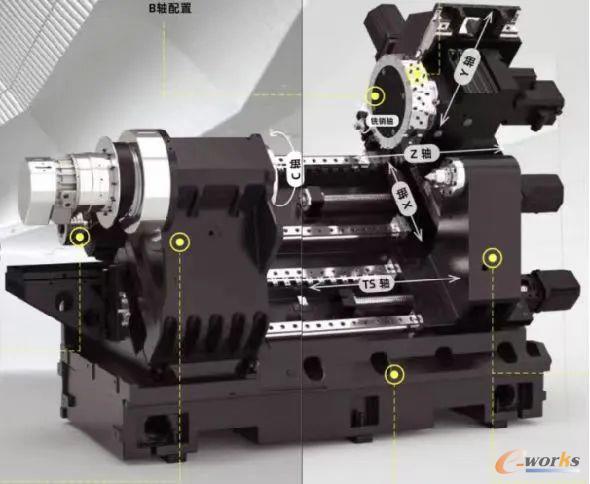

图1 车铣复合加工中心机型结构（正交Y轴）
图2 车铣复合加工中心机型结构（虚拟Y轴）
03 车铣复合机床有什么优势
（1）缩短产品制造工艺链，提高生产效率。车铣复合加工可以实现一次装卡完成全部或者大部分加工工序，从而大大缩短产品制造工艺链。这样一方面减少了由于装卡改变导致的生产辅助时间，同时也减少了工装卡具制造周期和等待时间，能够显著提高生产效率。
（2）减少装夹次数，提高加工精度。装卡次数的减少避免了由于定位基准转化而导致的误差积累。同时，车铣复合加工设备大都具有在线检测的功能，可以实现制造过程关键数据的在位检测和精度控制，从而提高产品的加工精度。
（3）减少占地面积，降低生产成本。虽然车铣复合加工设备的单台价格比较高，但由于制造工艺链的缩短和产品所需设备的减少，以及工装夹具数量、车间占地面积和设备维护费用的减少，能够有效降低总体固定资产的投资、生产运作和管理的成本。
