3D模型比较

       在3D设计工作中，工程师通常不会从零开始，对所有的零件或装配体进行重新建模。因为有大量零部件结构比较相似，所以工程师经常会将其复制一份后，在此基础上，进行设计修改和局部调整。但是经过一段时间后，工程师可能难以回忆起两个模型间的设计差异，尤其是超大装配体或者复杂的模型。浩辰3D提供了[模型比较]功能，无论是单个的零件，还是复杂的大型装配体，都能快速找出差异之处。

       1.3D零件的比较

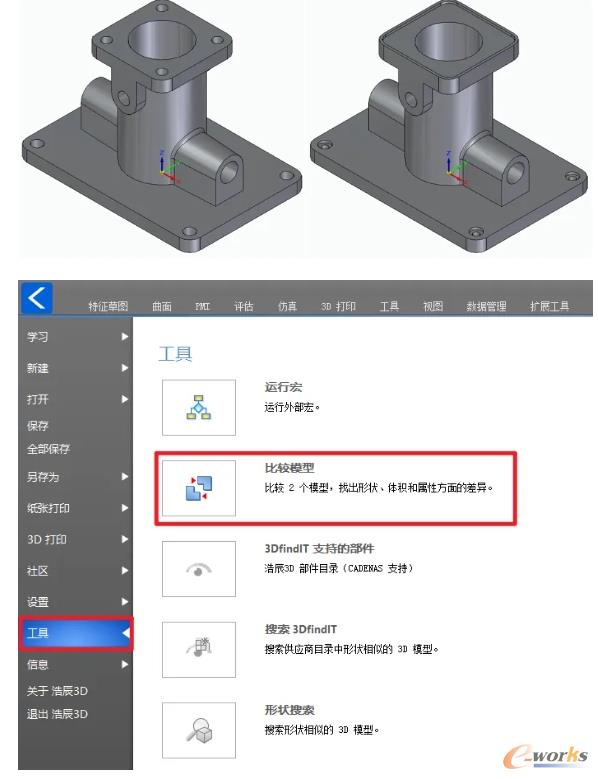

       如图所示，右边的零件由左边的零件修改而来，想要快速找出两者的不同，可以使用浩辰3D的[比较模型]功能。

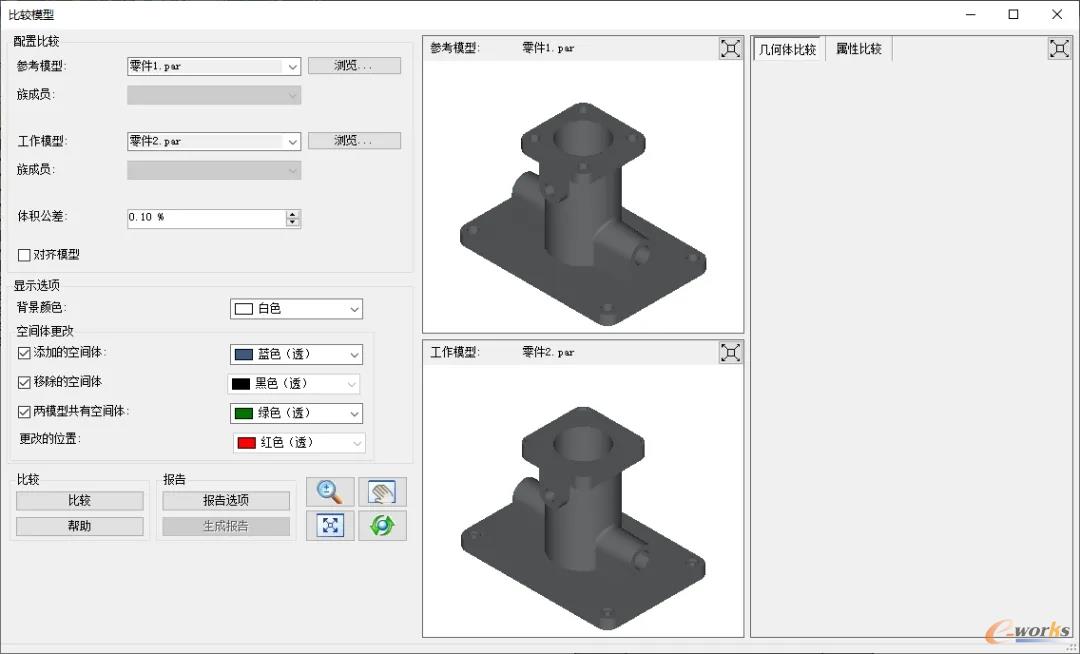

       打开[比较模型]功能后，可调出对话框。在[参照模型]处，点击[浏览]来打开第一个模型，然后在[工作模型]处来打开第二个模型。在[公差]处，输入允许的误差值（当更改尺寸大于此公差值时，才会显示更改）。

       [显示选项]可控制差异的显示颜色，比较时将以参照模型为基准，对工作模型进行评估，实体的变化以颜色来展示。

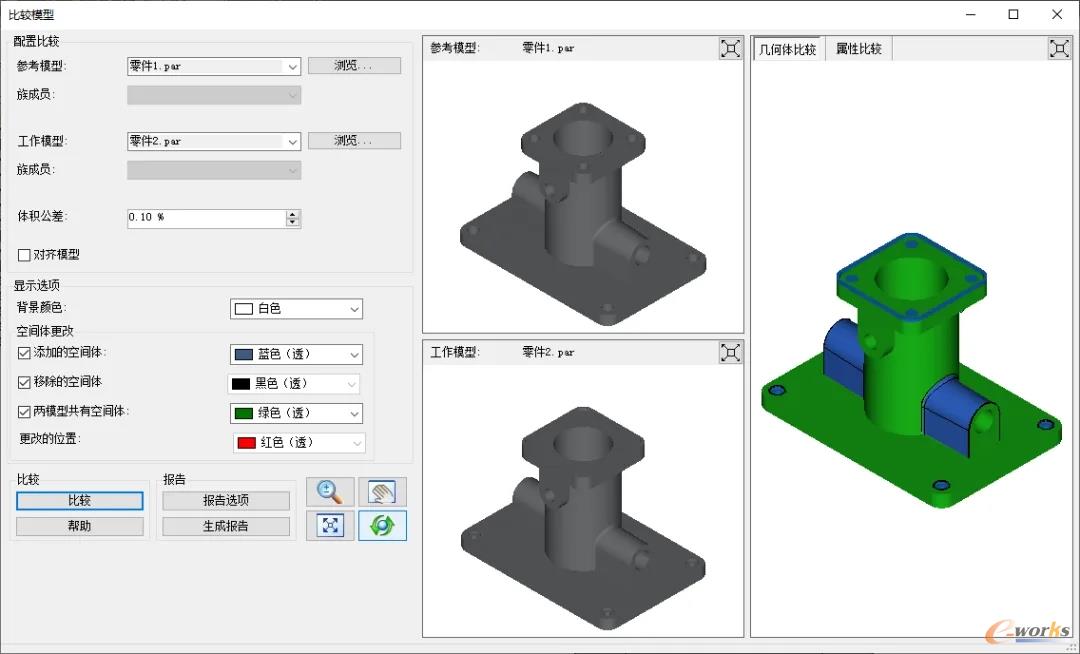

       点击下方的[比较]按钮，软件即可开始模型的比较。通过颜色变化可以快速找出两者差异，另外还可以生成报告，详细说明两者差异。

       2.3D装配体的比较

       同时[比较模型]功能还支持查找装配中的更改，比较时会检测到以下内容：

       3D装配体的比较内容

       ●两个装配所用的空间体；

       ●添加的空间体（部件中添加的部件或添加的空间体）；

       ●移除的空间体（移除的部件或从部件中移除的空间体）；

       ●已更改位置的部件。

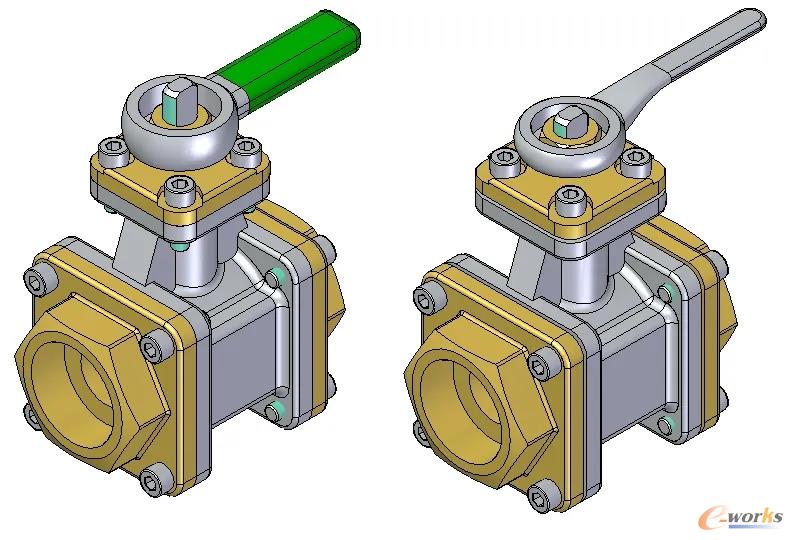

       下面将以两个装配体为例，再次使用[比较模型]。

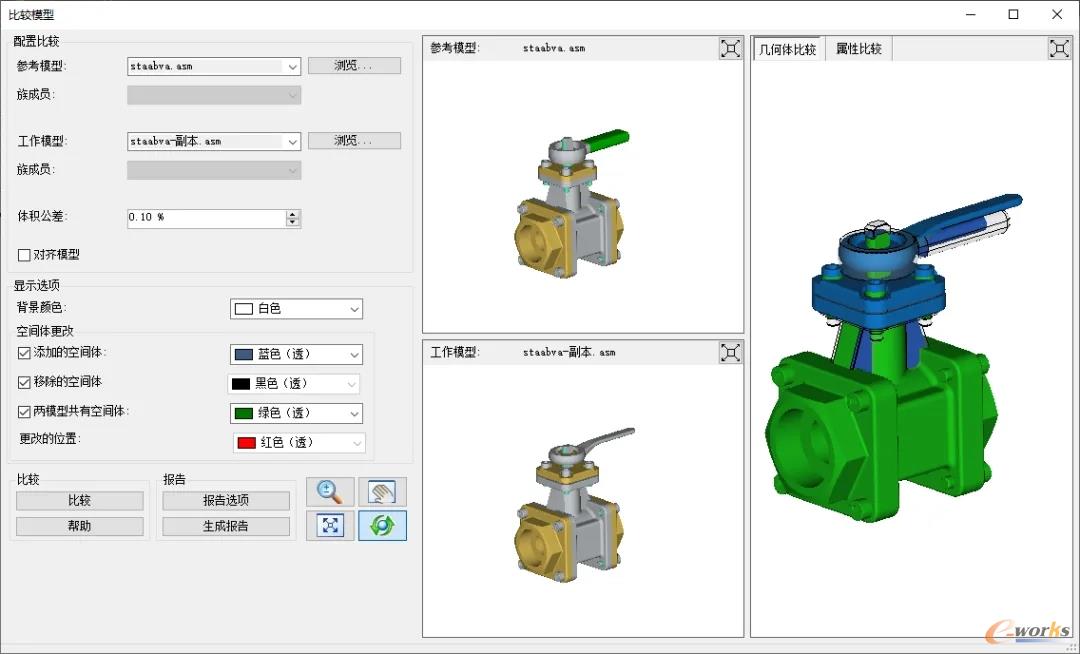

       选择两个装配体模型后，点击[比较]，即可获得比较结果。当比较结果显示绿色时，表明两个模型的此部分体积相同，蓝色部分表明工作模型相较于参考模型多出的体积，而黑色边线则表示相对缺少的体积。点击[生成报告]，浩辰3D可生成一份详细的分析报告。
