2019年6月5日上午，e-works第五届日本智能工厂考察团参观了日本专业信号塔灯和报警器生产商派特莱位于三田市的工厂。派特莱生产部课长田中康一先生和营业科长金尚柏先生等热情接待了考察团一行。田中先生向考察团介绍了派特莱公司的发展状况，结合案例和工厂参观进行深入交流，考察团成员此次收获颇丰。

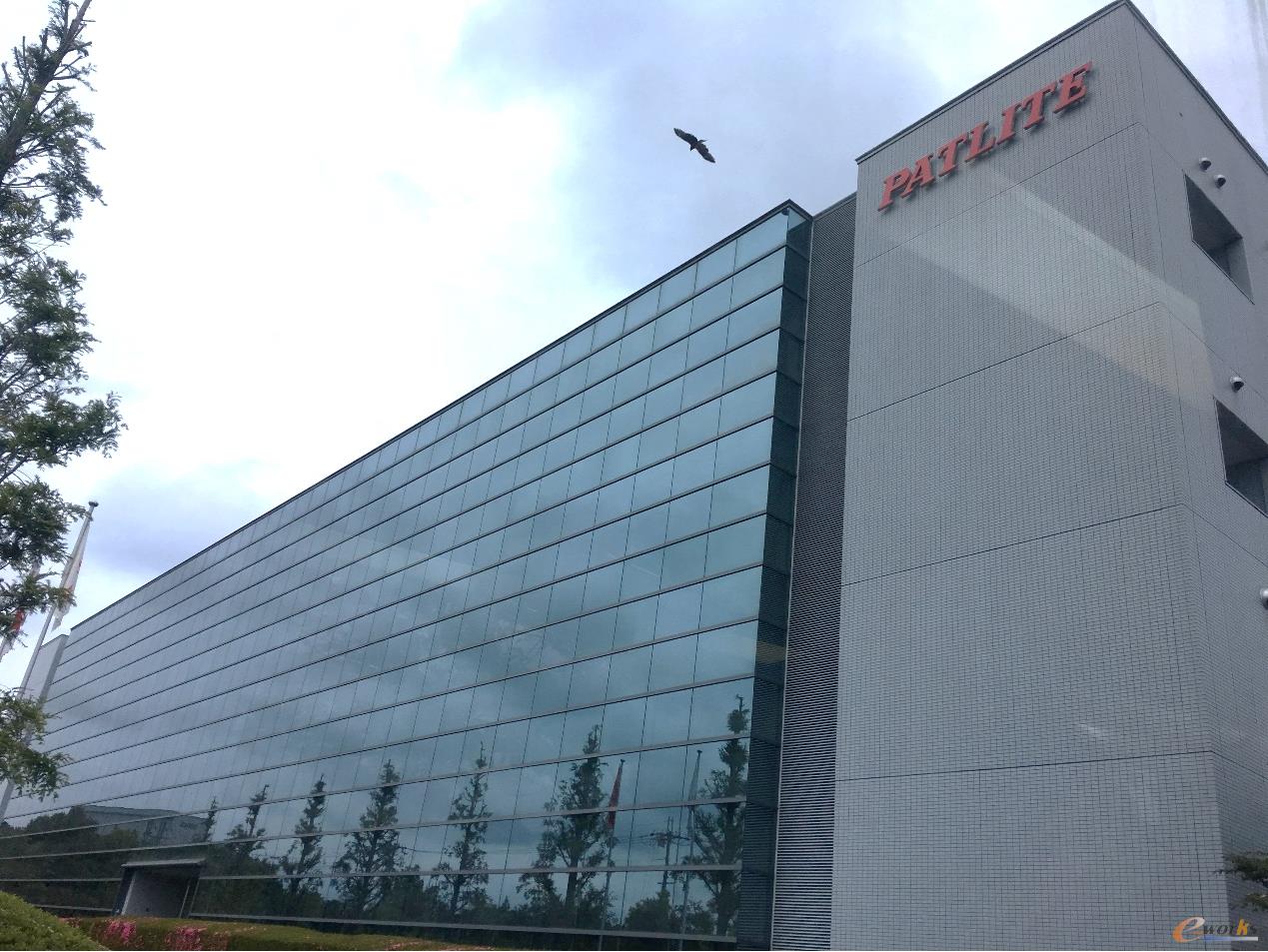

派特莱三田工厂

    日本派特莱成立于1985年，总公司与开发中心位于日本，在信号灯领域市场独树一帜，日本市场占有率高达70%，全球行业位列前三。作为世界上最早将信号塔灯技术投入工业自动化及机械设计领域的先驱之一，现在派特莱不仅生产开发信号塔灯，产品领域已经扩展到视觉显示产品、蜂鸣器、音频报警器、语音提示系统、电子生产管理显示板、警用车载产品、防爆产品等诸多领域。目前派特莱在日本设有两家工厂，在印尼和泰国建有生产基地。

考察参观现场

注重生产现场的细微改善

    很多中小企业的生产现场中采用人工录入的方式进行数据采集，这样每操作完一个步骤后需要手工录入再进行下一步操作实际上会打乱员工的节奏，同时手动录入的准确性及数据的可靠性也需要考虑。此外，人工对于长时间的停止工作可能会记录，而对于频繁的短时间的非工作状态可能不会记录，积少成多以后的损失实际也不容忽视。

    派特莱通过利用一个小小的信号灯实现了对生产现场的各种细微的改善，帮助提高生产率。采用信号灯自动收集生产数据就可以彻底解决人工录入带来的问题，其系统原理十分简单，信号灯+无线模块可实现无线通信，通过信号接收器收集信息后传输到电脑，收集设备运转数据，进行甘特图表展示和统计分析，还可将数据信息接入企业系统对接，实现设备的可视化管理。

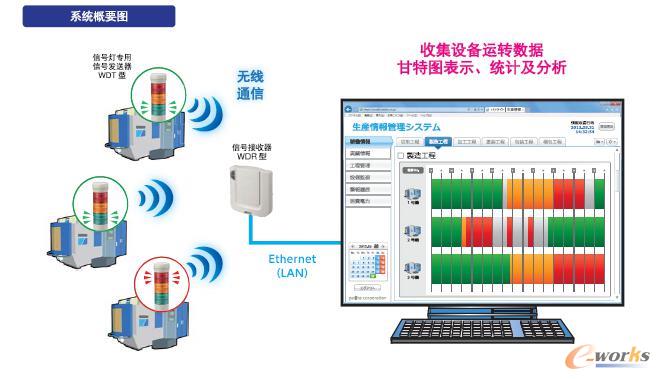

派特莱WD系列原理

    派特莱产品的通信技术特点之一是信号的传输采用了2.4GHz带宽的Zigbee通信技术，但是与一般的无线LAN规格不同。该无线标准使用的是无线LAN信道的缝隙，在带宽没有相互重叠的情况下可与2.4GHz的无线LAN共存，不会连接外部机器。蓝牙使用相邻的频道时，双方也不会受到影响。使用Zigbee通信协议的另一个优势是实现灵活通信和多点的网状网络。数据会选择电波状态最优路径进行传输。不管设备布局如何改变，只要接通电源就可实现灵活通信。

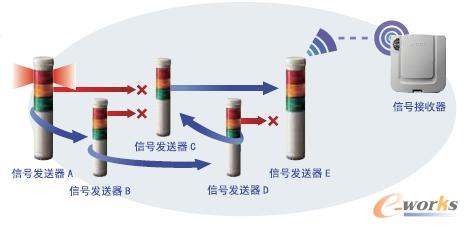

设备的灵活通信

    通过对设备运转数据的自动收集和分析可以很清晰的看到不同设备的运转情况。而从设备综合效率来看，结合亮灯情况、辅助情报和作业日报的实际生产情况，可以得到一天中全部设备的运转情况。再结合PLC系统和扫描枪/RFID设备，产量、故障、状态、操作员、作业等信息都可以实现，这样便可针对性的进行对有效改善，提高设备实际运转时间来提高生产能力。尤其对于多品种的少量生产情况，可以使品类的来回切换所造成的时间损失降到最低。

自身改善事例成样板

    为了加强产品的应用事例，让客户直观了解“可视化”生产现场的改善，派特莱针对三田工厂面临“多品种少量生产”的问题在2017年11月导入了自身的AirGrid WD系列产品，实现对生产现场的可视化并进行简单的物联网应用。田中先生和金科长带领大家参观了一号工厂。该工厂采用单元式的生产方式，一天可生产1500-2000台报警灯，其特点是产品品类多数量少，一天的品种切换次数高达298次。

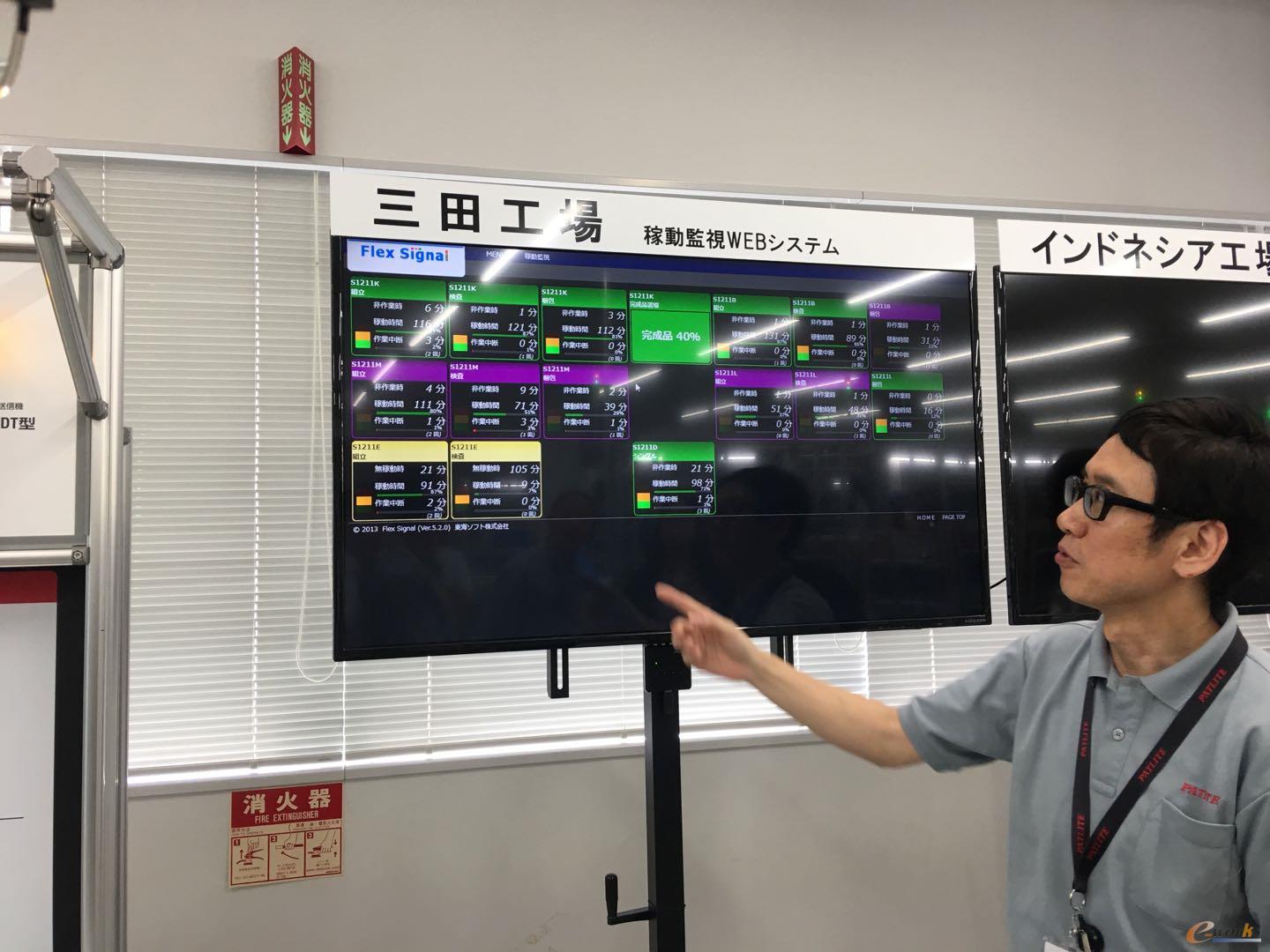

三田工厂生产线的状态实时显示

    导入WD系列信号灯系统后，每条生产线的状态能实时显示，每个工作单元正在进行何种作业，以及每个工人的非工作时间损失一目了然。如果工作人员离开工作范围会立即蜂鸣器报警，提醒工人回到岗位。另外，每个捆包的工作台斜上方设置了一台摄像头，如果系统出现非正常作业，摄像头只在故障时间之前开始录像，一方面保护员工隐私，另一方面又可实现现场改善。台车上也装了传感器，如果成品放置满了，蜂鸣器提示工人来及时取走货物。在组长和管理人员佩戴手表上安装相关应用后，如果组装中断，手表会同时报警。如果有一人去处理，按下“对应”键后，其他人员可得知情况就不必同时前往查看。

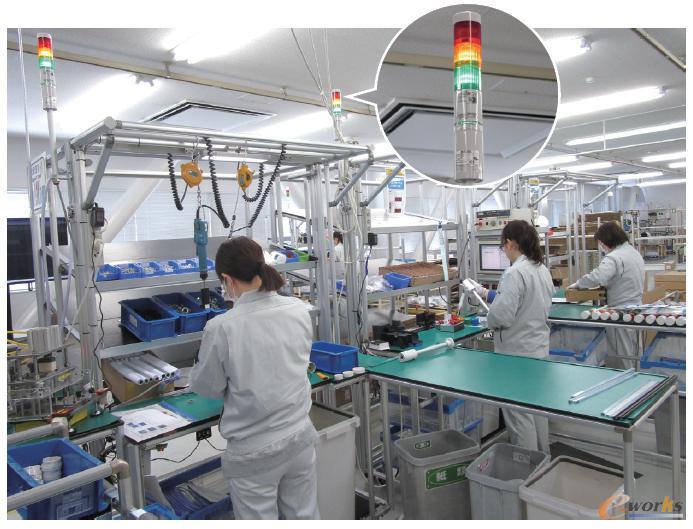

三田工厂车间的组装线

    三田工厂通过统计工作人员离开工作台的次数、时间以及原因来进行改进，比如产品组装过程中通过使台车的摆放位置更合理以及按照工作顺序配置零部件来减少工人拿取部品损失的时间。检查过程中通过优化设备操作动线和减少作业工作范围来减少频繁移动产生的时间损失。

    此外，三田工厂在其电子部品仓库还应用了温湿度控制报警器，如果出现异常，在警灯报警的同时会发送邮件给相关人员提示异常。还有一些非常体贴的应用，比如门旁警示灯，即在工厂封闭大门的一面站有人的情况下，另一面的警示灯会亮起，表示需要等待或小心开门通行，以免撞到他人。

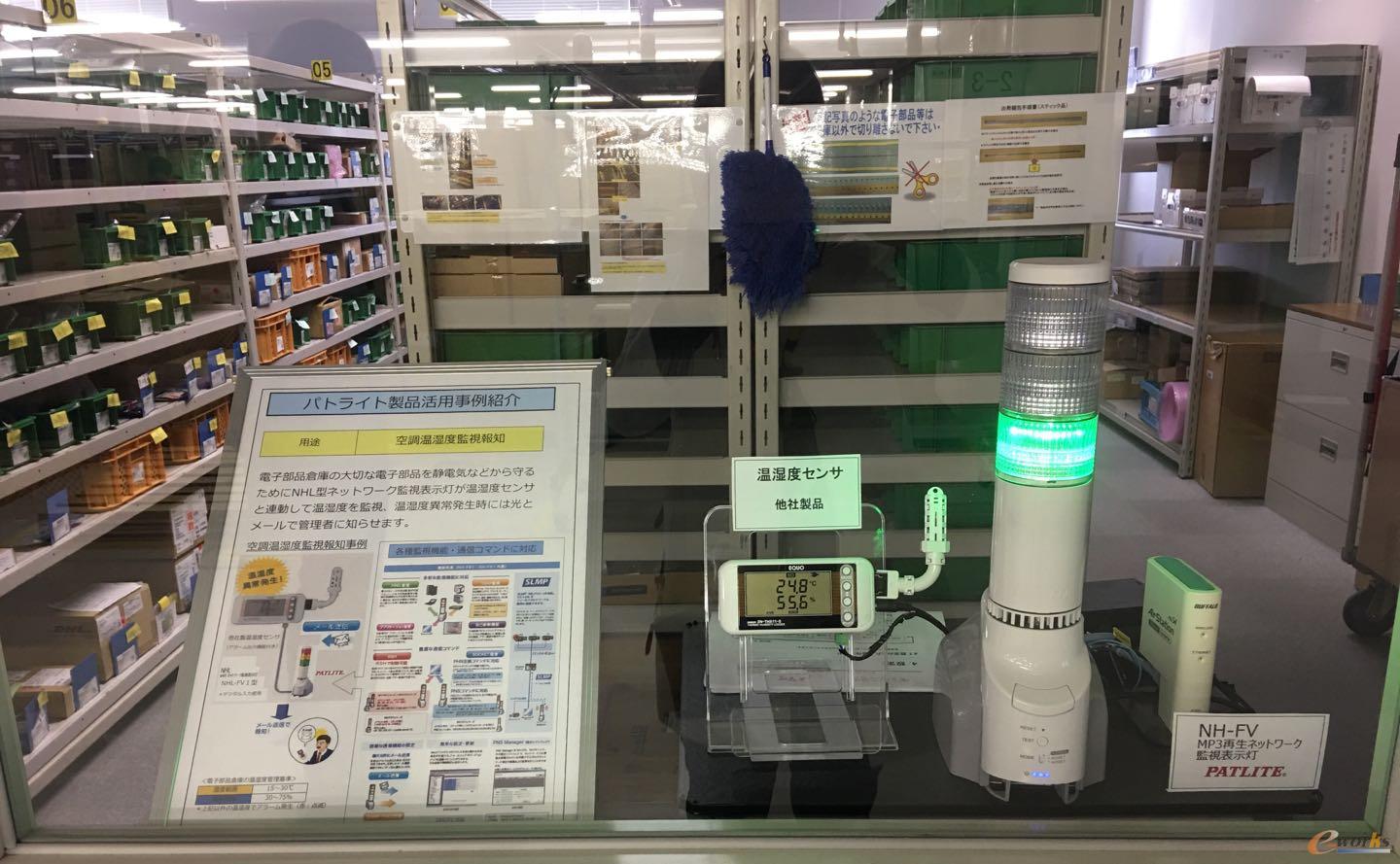

派特莱温湿度报警器

    派特莱的展厅展示了其产品的演变和历史。派特莱的前身是1947年创业成立的一家机电公司，从给索尼供货小马达和电机产品到1985年创立派特莱品牌，专注做刹车灯和报警灯产品。有一些非常有意义的创新，比如可以抬升的警灯，帮助高速路上远处的司机及时发现警车，避免撞车。消防车顶部的顶灯可与转向灯联动，便于大家及时让道。还有通过去掉塔形灯顶部的螺丝，使其实现更易拆卸和组装的改进。

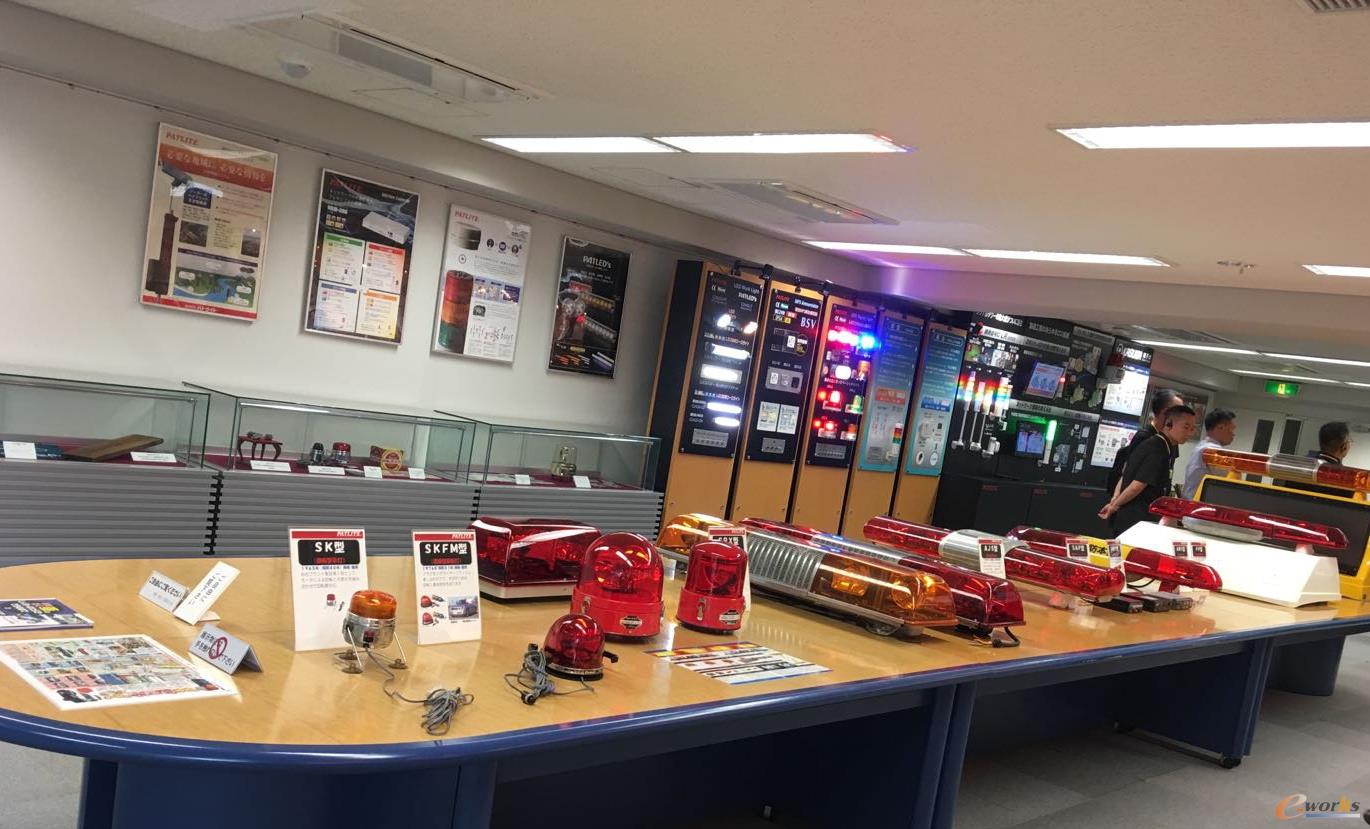

派特莱展厅的产品

    参观完派特莱后的感受，一是日本的改善做的精细，在于点滴，而非大动干戈。派特莱从几个方面体现出来，一个是自身产品的细微改善，从不放过一颗螺丝可以做的改进开始，积累下来，使得外形更具设计感，产品更易用和人性化。二是对于生产现场可做的改进，通过不断摸索和试错，可实现看似一些小的改善，但积累下来的对于生产力的提高十分明显。此次考察过程中我们看到了几家工厂都有应用派特莱的灯，在日本普及率的确十分高，得到了市场的认可。
