EPLAN Harness proD（以下简称HPD）是一种独特、独立的易用解决方案，可以高效且快速地创建三维线束、钉板图、电缆图纸和报表。HPD使线束设计不受机械原型可用性的影响，可直接使用3D MCAD模型和ECAD的电气原理数据，实现机电一体化设计，显著降低开发成本，缩短产品迭代周期，从而实现节省成本和时间的目标。

       HPD相对于其他布线设计软件，其最大的特点之一，是操作简单，易上手。从零开始，到完整完成设备的三维线束设计，可以简化为“七步法”。

       而HPD与EPLAN Electric P8（以下简称P8）作为EPLAN同一平台下的不同功能的设计软件，那么他们之间是如何实现数据交互的呢？本文将从功能应用的角度出发，简单的阐述HPD与P8联合设计的实现过程及注意事项。

       首先，实现HPD与P8联合设计需要满足两个前提条件：

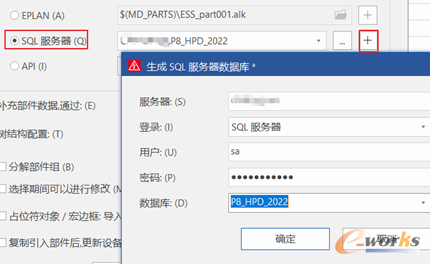

       1.两者必须使用同一个SQL部件库，并且部件库必须是由P8创建的（部件不一定必须通过P8进行创建）。

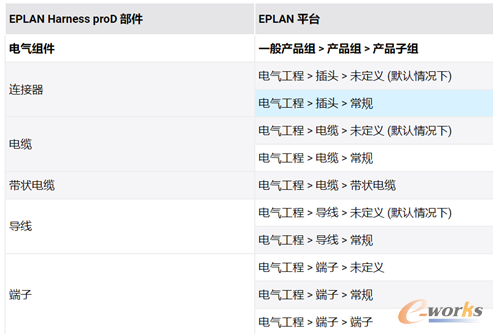

       2.部件的分类必须满足部件映射对应表（可以通过官方在线帮助查询）。

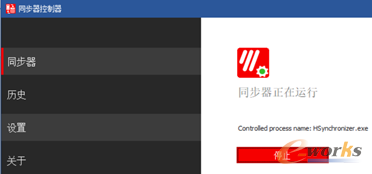

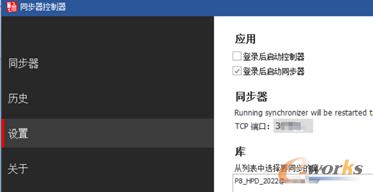

       注：如果您使用的EPLANPlatform 2022的P8和HPD，那么需要安装EPLANHarness proD 2022 Synchronizer Service Controller并保持同步器运行时，列表中有需要同步的部件库。

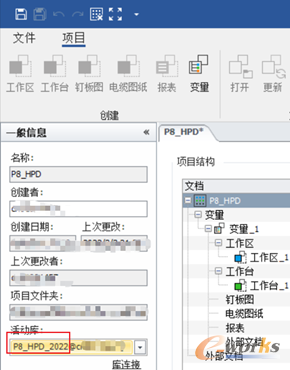

       其次，HPD可以直接读取P8原理图中的部件信息的前提是：HPD项目关联的活动库，与P8原理图设计时所用的库一致。

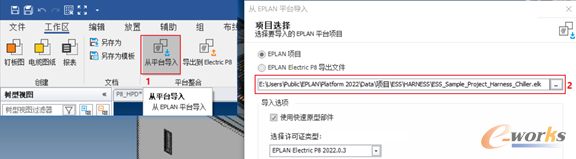

       关联正确的SQL活动库并在工作区导入3D模型后，便可直接导入P8项目（.elk）

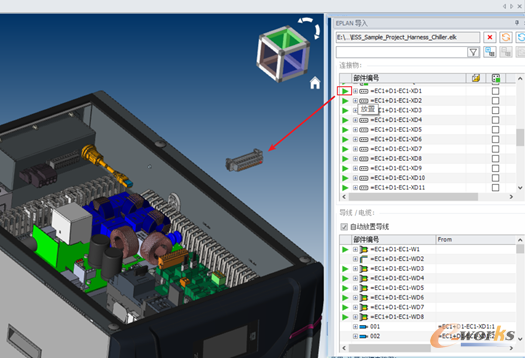

       导入P8项目后，便可直接在右侧导航器中，单击需要放置的设备即可（支持模糊搜索，快速定位需要放置的设备）。

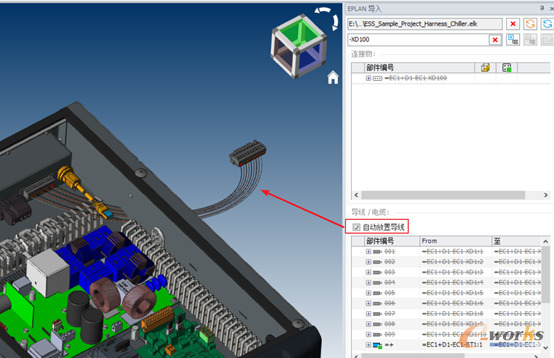

       勾选的自动放置导线后，当导线或电缆的源和目标设备都放置后，导线或电缆也自动进行放置，而且跟随连接器的移动而移动。

       如果P8的原理图有更改，例如设备重新选项、功能新增或删除、连接代号重新编号等，可以直接通过面板的重新加载项目按钮，将原理图的信息同步更新到HPD中。

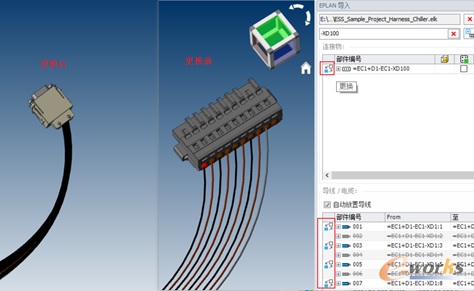

       设备重新选项后，无需将原来的设备关联的部件从工作区中删除然后再进行重新放置，直接通过单击EPLAN导入面板的更换按钮，直接实现自动更换，保证了数据一致性和时效性。

       最后，相比于传统的HPD设计方法，HPD与P8的联合设计，所带来的收益主要有：

       1)同一平台数据集成，无需再整理设备清单、连接列表，机电设计效率更高。

       2)直接获取原理图数据以及导线自动放置功能，让设计不再担心漏放、错放等问题，提高了线束设计的准确性。

       3)P8原理图的更新，能及时有效的传递给HPD，提高设计变更时的数据的准确性。

       4)一键更换功能，让线束设计变更，不再带来返工浪费，极大地提高了原理设计与线束三维设计的协同性。
