VOS-I 视觉传感器,轻松实现汽车部件多码制的可靠识别

2022-05-13倍加福

162阅
VOS-I视觉传感器经专业设计,能可靠读取各种标准的一维码和二维码。
       1.应用挑战

    在汽车制造业的生产过程中,我们利用自动识别技术,将汽车零部件输送至下一个加工工序。同时,识别信息被用于质量保证和全流程追溯,通常,这些部件上会打印一个Data Matrix码。因鲁棒性要求,我们根据部件表面材质,选择标签,激光或者针刺等合适的打码方式。尤其是,在金属表面上的点阵码,对条码读取提出了很高的要求,其表面可能出现反光、弯曲、或有污渍的情况,而磨损的刺针有时会导致条码打印不均匀。

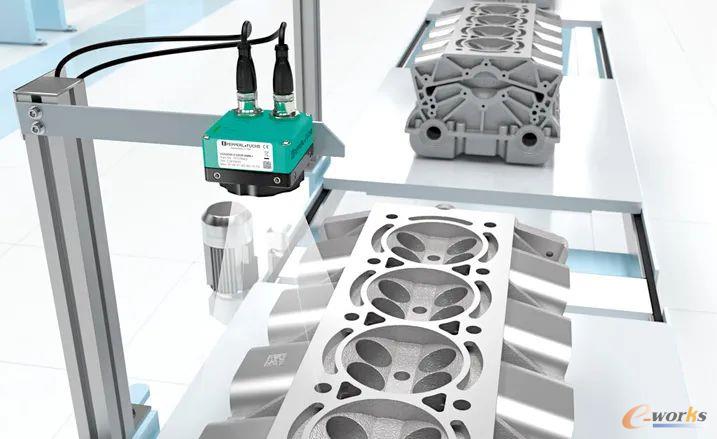

图1
       2.目标

    由于条码比较多变,有时可读性较差,而其使用的读码设备必须在几厘米到两米的距离,都能实现可靠的条码读取。汽车零部件也可能正处于移动状态(<1 m/s)。类似装配线上读码器的工作方式,还有机器人手臂上读码设备。读取准确数据后,以适当的格式发送至工厂控制系统和ERP系统,无需进一步调整。对于错误读码,需要生成一个易于理解的的错误图像,存储的控制选项,以便之后可以轻松访问。

       3.解决方案

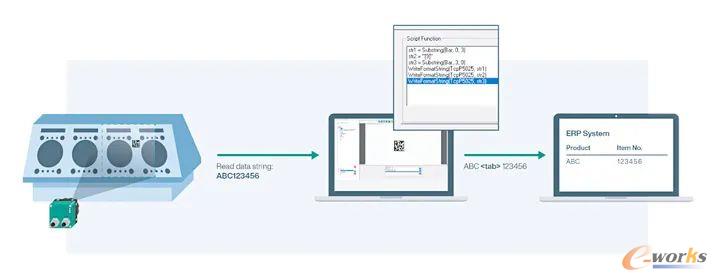

       VOS-I视觉传感器经专业设计,能可靠读取各种标准的一维码和二维码。照明设备可根据应用进行调整,该设备可使用电子滤波器来放大条码或隐藏划痕等边缘效果,以提高可读性。如果在读取过程中条码质量下降,可以根据适用的ISO/IEC TR 29158标准(AIM DPM),输出DPM码质量信息。数据通信方面,可使用I/O、EtherNet TCP/IP、PROFINET、EtherNet/IP和RS-232等接口。强大的脚本功能可用于调整输出字符串,以集成到ERP系统中,而无需调整系统本身。
图3

    技术特性

    ■ 移动速度高达4米/秒

    ■ 读取速度高达30个/秒

    ■ 较大的读取范围(高达2米),手动机械调焦

    ■ 模块化设计,可选镜头和外部照明选项

    ■ 接口:TCP/IP、PROFINET、EtherNet/IP、RS-232 和 I/O

    ■ 内部可存储高达32个解决方案,支持代码匹配,多条码识别,多窗口模式,多设备组网模式,输出内容可编辑

     4.产品优势
       VOS-I视觉传感器提供集成照明版本,检测距离可达一米。分辨率高达520万像素的C-mount版本,检测距离长达两米,这些产品可与外部照明和镜头灵活结合,例如可通过侧面照明,避免曲面应用的中心环境光可能发生反射:即使在圆形物体上,也能可靠地读取条码。采用模块化设计,该产品不是针对单个应用类型进行定制化,而是一个可以灵活配置的产品组合。

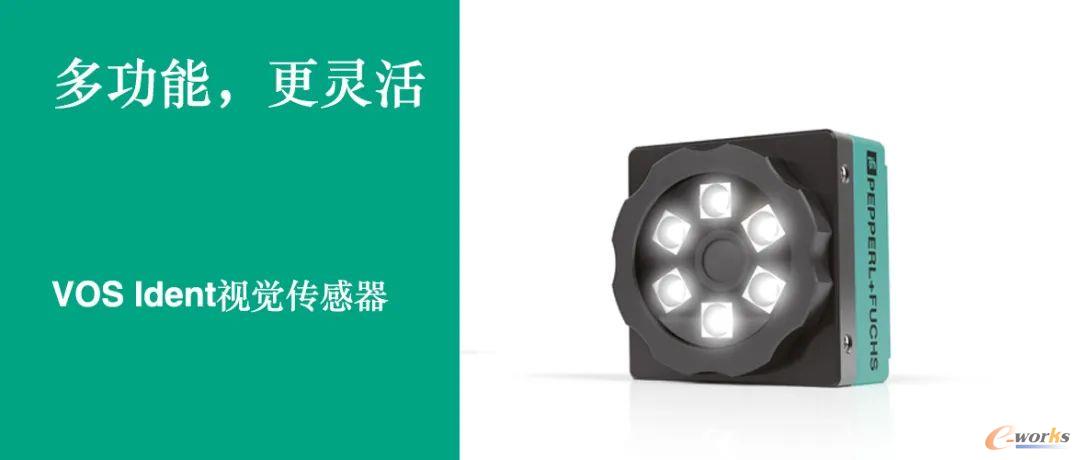

图3

      5.产品特性

        亮点

    ■ 可靠读取各种一维码和二维码,以及 DPM 码(激光雕刻码/点阵码)

    ■ 模块化相机组合,包括具有标准化连接接口的传感器、照明设备和镜头

    ■ 实现简单的系统集成和用户自定义的数据输出

    ■ 采用图形用户界面,实现快速调试和传感器参数化
