易拉罐是现代日常生活中是常见的产品，然而在当时采用罐形整体造型+顶部易拉环的产品结构设计方案，却是一次开启方式的革命！这不仅给生活带来了极大的方便和享受，还凭借其精美外观增添了观赏性、收藏性价值。
产品设计师比较苦恼的是，整体流线造型+中空的内部结构+顶部拉环结构有着许多设计细节，需要耗费一定的精力才能创建精确的3D易拉罐模型。浩辰3D提供了全面的智能设计功能，能化繁为简，帮助设计师快速完成复杂创意设计，强势驱动工业设计创新发展！
瓶身设计
打开浩辰3D新建零件，使用[旋转]命令在前视基本平面中，绘制基础罐体的草图，并选择[旋转360度]，创建罐体模型。

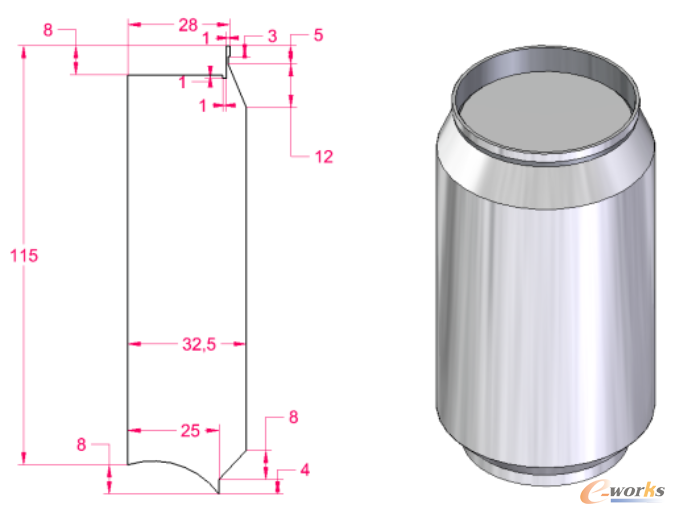

图1 创建罐体模型
瓶口设计
使用[除料]命令，在平面中绘制草图，除料深度为0.5。并为端部进行圆角处理，半径为R8。

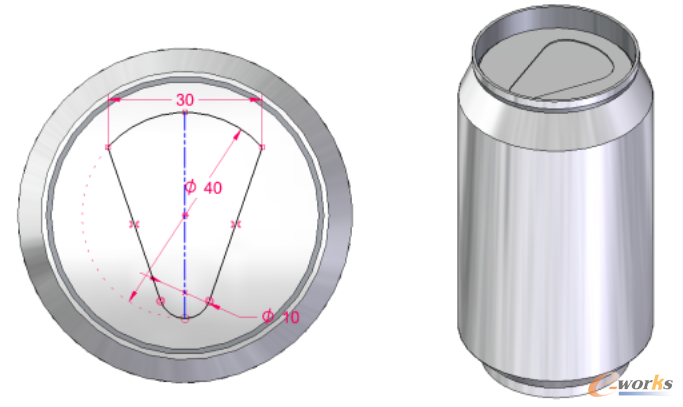

图2 在平面中绘制瓶口草图
继续使用[除料]命令，在平面中绘制草图，除料深度为0.7。

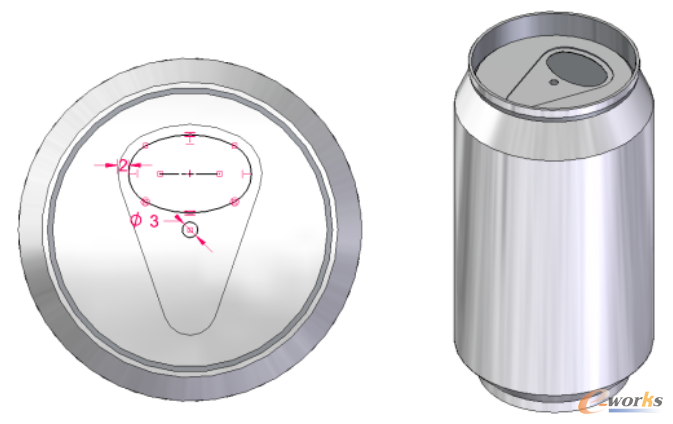

图3 瓶口设计
瓶身抽壳
使用[抽壳]特征命令，抽吸厚度为0.2，除料端面为打开面，进行抽壳处理。
图4 抽壳处理
易拉罐美化
对已创建瓶身进行圆角处理。并使用零件画笔给易拉罐进行上色。

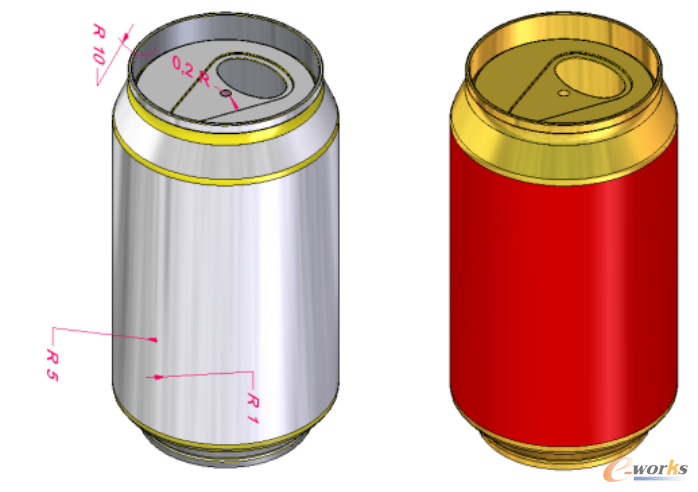

图5 给易拉罐进行上色美化
以上就是浩辰3D创意建模的相关介绍，通过灵活使用旋转、除料、抽壳等实体建模命令，可以快速创建更加精确的3D创意模型，让3D创新设计更加智能高效！
