什么是NX性能预测器

        NX性能预测器是一款快速仿真应用模块，可在NX设计环境中评估并立即审查部件的设计性能，从而减少设计迭代次数。这有助于设计人员做出明智的决策，在没有物理原型的情况下探索概念，并从一开始就提高质量，为所有用户提供先进的解决方案。

入门指南

        首先，从“性能预测器”选项卡的顶部选择“新建分析”。这样可以执行初步检查，确定部件是否符合特定规格。在开始前，先选择分析类型，然后为新分析命名。您可以选择执行线性静态测试、热分析或固有频率分析。在本期的方法与技巧分享中，我们将对部件进行具体的结构分析。

        使用“性能预测器”执行新建分析的一个关键是了解“性能预测器导航器”的组成要素。在每项分析的顶部，有流程开始时选择的名称。我们可以查看分析类型，以及为测试选择的任何主体、约束条件和载荷。导航器的最后一部分显示的是性能预测器中的结果。

        通过导航器，可以轻松地从其他测试中提取测试内容，并快速了解其所有关键组件。此外，还可以根据需要快速编辑或删除现有分析测试中任何不必要的约束和载荷。

应用载荷和约束

        在应用载荷和约束之前，先确定分析主体。当我们处理单个部件时，NX会自动将分析主体定义为现有的部件。但是，在装配体和子装配体等情况下，必须选择要评估和分析的部件。

        完成上述工作后，可以开始应用要测试的载荷和约束条件。这些主要分为三类：分析约束、分析负载和环境负载。让我们深入了解每一类的用途。

        分析约束：使用此命令在活动分析中约束分析体的面，其约束条件包括固定、销住、销住的滑块、线性滑块、平面滑块和恒温。

        分析载荷：使用该选项可在线性静态分析中对主体施加载荷。应用的载荷应代表模型在装配中需要承受的实际条件。具体来说，可应用的载荷包括力、轴承载荷、压力、扭矩、加速度、远程力和热通量。

        环境载荷：使用此命令可在分析中应用全局常数，如指定矢量中的重力幅值或环境温度。

        创建测试时，最好模拟现实条件。这既适用于设置的约束条件，也适用于施加的负载。使用与现实条件相一致的数值将产生最有价值的结果。

查看结果

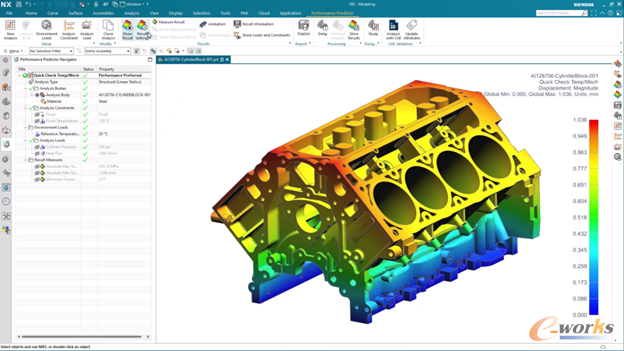

        定义分析后，NX会在图形窗口中显示结果。其结果将根据分析中使用的设置以彩色图显示。如果需要更改彩图色的值，可以通过修改结果设置来更新模型。

        此外，结果设置窗口中有两个下拉列表框，用于控制彩色图显示的轮廓和颜色样式。这样就可以轻松地以适合自己的方式绘制结果。

发布分析报告

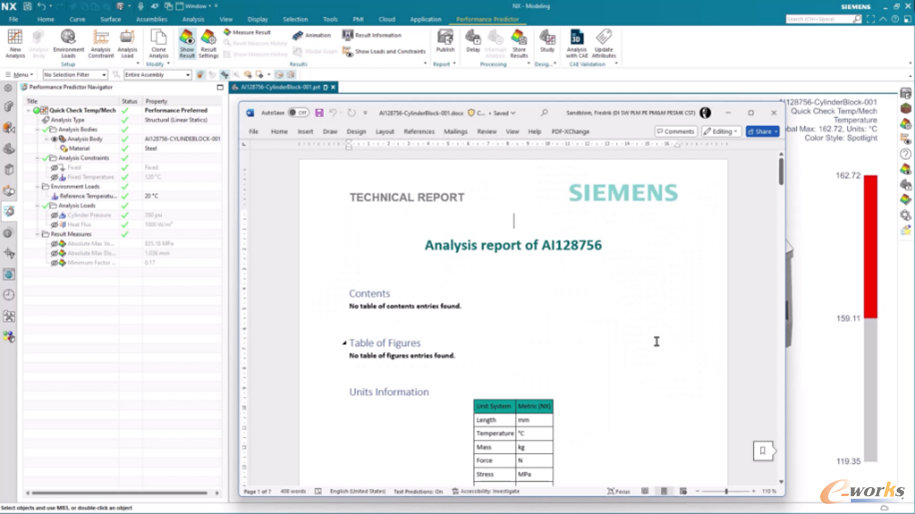

        在性能预测器中整理结果的另一个实用技巧是发布分析报告。完成部件分析后，使用发布命令创建报告。该命令可使用标签自定义模板来生成结果报告，模板将保存为.docx文件。

        自定义报告包括：

        ●单位

        ●部件说明

        ●分析体说明

        ●材料描述

        ●载荷和约束

        ●结果查看视窗

        ●结果测量

        使用分析报告可以节省记录测试结果的宝贵时间，能轻松地从设计流程的一个步骤进入下一个步骤。
