12万公里管网、超千座输气站——中国已建成全球第三大天然气管网系统。在这张能源输送网的每个关键节点，都有一对由PLC（可编程逻辑控制器）构成的"最强大脑"24小时值守：BPCS和SIS系统。它们如何协同保障千家万户的稳定用气？今天带你探秘！

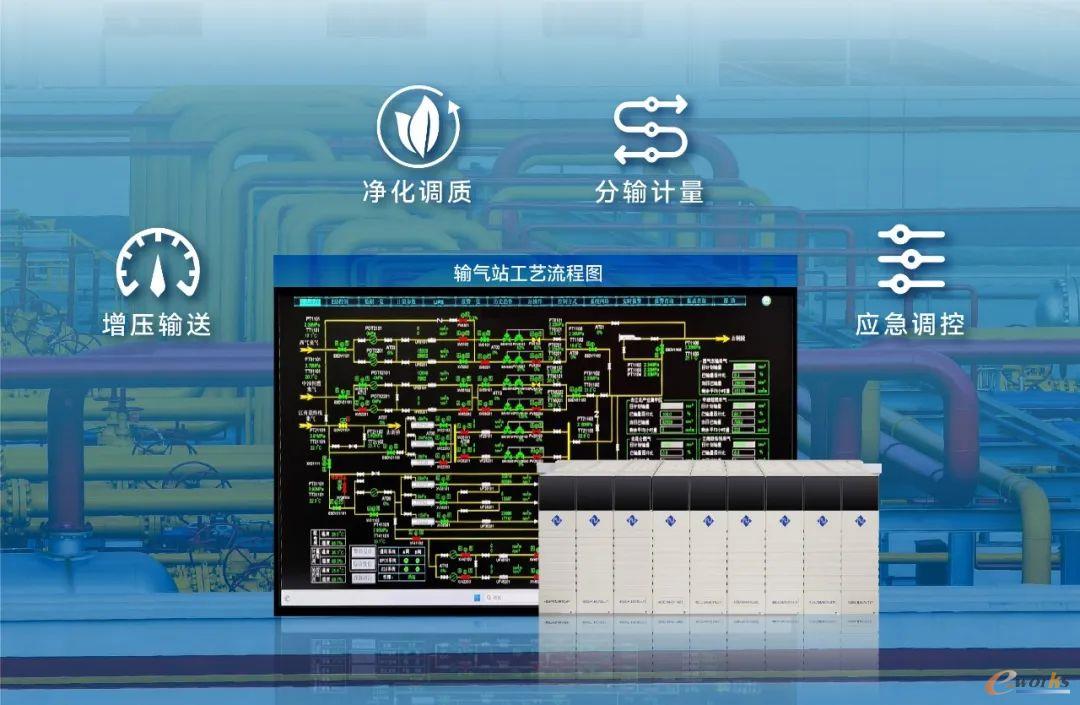

输气站四大核心功能

    增压输送：压缩机增压，补偿输送压力损耗

    净化调质：过滤杂质、脱水、脱硫

    分输计量：支线分流，精确计量流量

    应急调控：快速响应泄漏/压力异常，保障安全

天然气输气站控制系统核心架构

        BPCS与SIS协同保障安全高效运行

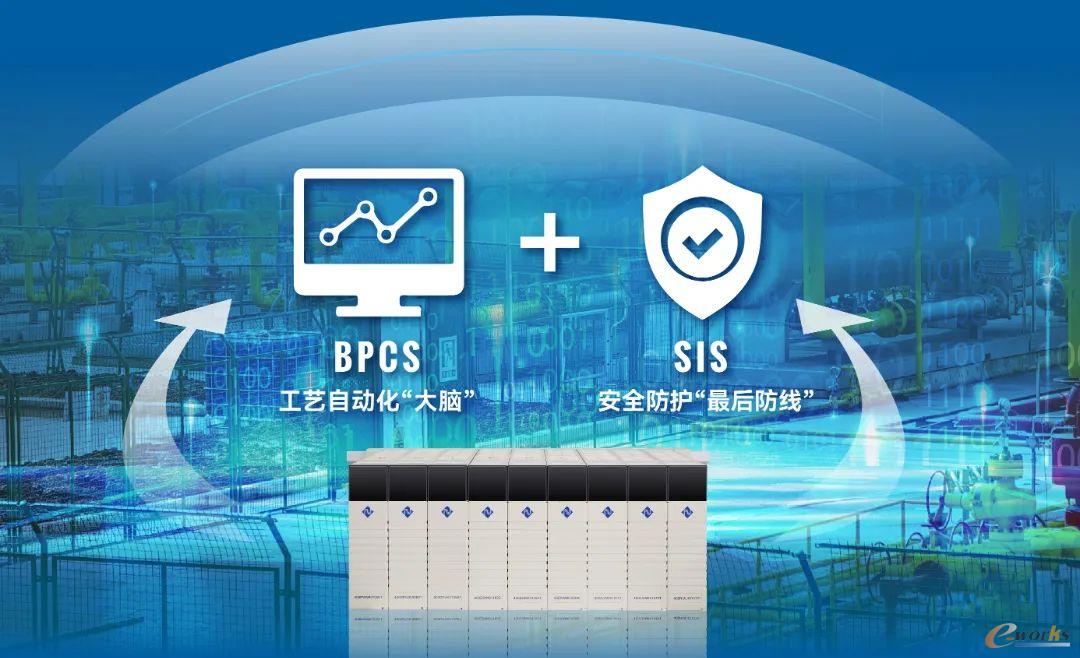

    A 两套核心PLC系统

       BPCS（基本过程控制系统）——工艺自动化“大脑”

    核心功能

       压力控制：调节压缩机/阀门，稳定管道压力

       流量平衡：动态匹配下游用气需求

       储罐管理：监控液位、温度，防止过充或气化异常

       紧急响应：与SIS联动，触发停机或降压

    设计关键

    适配天然气易燃、高压、低温特性，与SIS、消防系统协同形成多层防护。

       SIS（安全仪表系统）——安全防护“最后防线”

    核心功能

    独立于BPCS，在超压、泄漏等危险工况下执行紧急切断（ESD）、放空等动作，防止火灾、爆炸等重大事故。

       B 系统协同逻辑

    BPCS负责常态运行控制，SIS专攻极端工况安全干预，二者通过硬线或通信联动，确保“可控可停，安全冗余”。

天然气输气站控制系统方案选择介绍

       BPCS系统和SIS系统均采用了基于NA400控制器的双机冗余配置方案

       A 硬件配置

    主控单元：NA400系列CPU401-0531

    网络接口：集成10/100/1000Mbps以太网口

    扩展接口：2路RS485接口，标准MODBUS

       B 冗余特性

    双CPU热备架构（主/从模式）

    32MB程序存储空间

    实时数据同步备份

    自动故障切换（主从无扰转换）

       C 通信能力

    高速以太网数据交互

    支持远程IO扩展

    标准工业通信协议

    作为能源自动化领域的创新者，傲拓科技将持续以PLC自主化为核心，深度融合物联网感知、大数据分析和AI决策能力，打造新一代智能输气站解决方案。

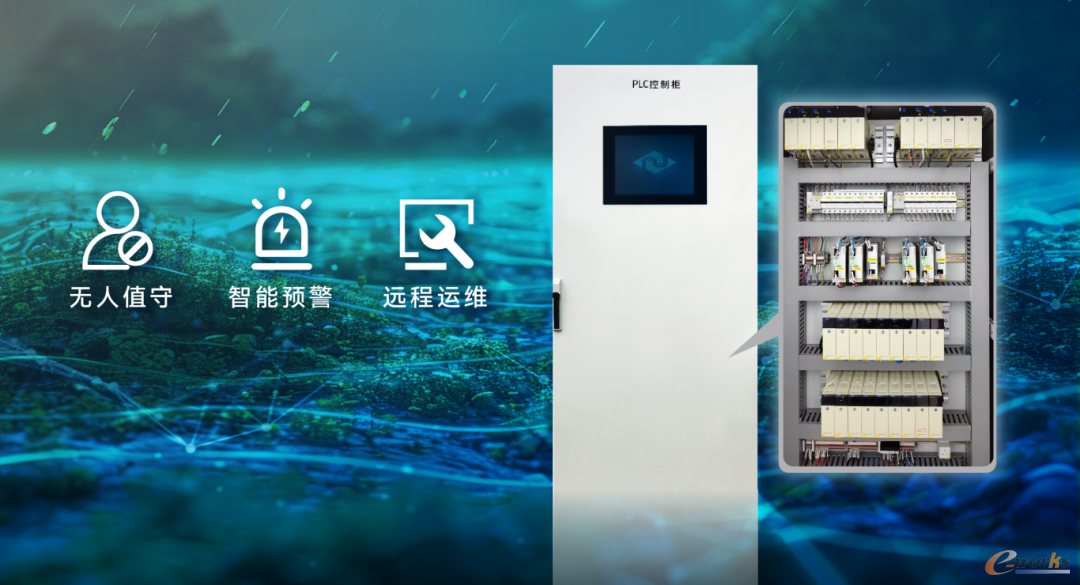

    我们致力于通过自主可控的控制技术，推动天然气行业向"无人值守、智能预警、远程运维"的数字化转型，助力国家能源基础设施实现安全高效、绿色低碳的智能化升级，为构建现代能源体系贡献科技力量。
