一、企业简介

    上海起帆电缆股份有限公司（以下简称：起帆电缆）成立于1994年，是一家集研发、生产、检测、销售于一体的电线电缆企业。产品涵盖电力电缆、电气装备用电线电缆、通信电缆和裸电线四大类，共有近30个系列、4000种型号、50000余个规格，产品广泛应用于市政、电力、水利、钢铁、煤矿、石油、化工、建筑、地铁、高铁、机场等领域，并在中国天眼、C919客机、“雪龙号”极地考察船、“水立方”等国家重大项目中得到应用。目前，公司产品市场遍布全国多30多个省市和地区，并出口到蒙古、澳大利亚、俄罗斯、美国、德国等20多个国家及地区。公司产品先后通过CCC认证、矿用产品安全标志认证、采用国际标准产品标志认证、环境标志认证、CQC认证、欧盟CE认证、德国TUV认证、美国UL认证等。经过二十多年的不断创新与发展，公司已成为上海制造业企业50强、上海民营企业100强、上海企业综合竞争力100强、中国线缆行业最具竞争力企业20强。

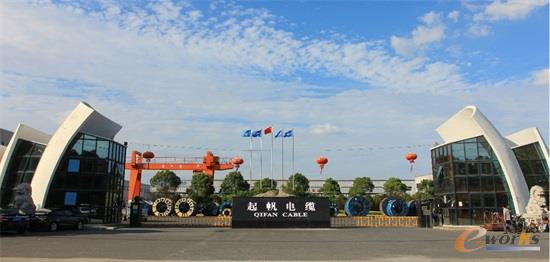

图1 上海起帆电缆股份有限公司

二、企业在智能制造方面的现状

    起帆电缆自2010年以来，先后实施了ERP、销售管理系统、仓库管理系统、财务系统、采购系统、销售订单系统、生产管理系统、质量系统、条码系统和物流系统等，并在ERP基础上实施运行机台触屏MES系统，实现部分车间管理的智能化。随着车间智能化需求的不断升级，公司自2019年开始构建“电工装备智慧物联平台”，打通产业供应链和智能协同设计，将机台触屏MES系统升级为移动MES系统，实现半成品领用追溯、生产进度跟踪；南网平台接入；实现质量追溯，提供国网接入需求数据；国网监造平台接入，与国网平台互通；实现工艺文件受控调阅，设备移动巡检，在线申报异常。

三、参评智能制造项目详细情况介绍

    1.项目背景

    随着起帆电缆生产规模的不断扩大，公司的生产管理也日渐复杂。目前公司自检互检数据暂未进系统，无法查询追溯产品过程质量；设备管理体系未通过系统固化，人工管理计划性欠缺、执行不到位，导致设备故障，且台账查询不便，原有管理模式已无法满足经营管理需要。自2017年起，公司一鼓作气上线了MES系统，从最初的采购、销售、库存、物流模块，到生产制造、财务核算、质量管理等，再到BDP商业数据分析、智能移动应用，信息化范围越来越广，应用层次越来越深，打造涵盖订单、生产、库存、销售、财务一体的信息化智慧管理平台。

    2.项目实施与应用情况详细介绍

    2.1 实施机台触屏MES系统

    起帆电缆车间统一部署触屏终端，采用二维码与触屏应用相结合，设库建账，便捷高效的对车间在制品收、发、存进行管理，实现物流、信息流实时同步，流转有序，账实相符，过程可控制，事后可追溯。车间在制品管理效率大幅度提升，反馈准确率达到100%。在制品完工下线后，操作工可直接通过触摸屏终端实时办理在制品入库，系统同时打印在制品二维码流转单随同实物流转。后道工序作业需要领用前序完工的在制品时，操作工通过手持终端或无线条码枪在线扫描在制品二维码，即可完成在制品领用确认。并可查询各车间在制品实时库存。

    2.2 开发质量移动巡检系统

    为了提高质量巡检效率，规范巡检流程，降低巡检工作量，针对应用需求，公司定制开发了支持电脑端、移动端的质量移动巡检系统，包括巡检标准、巡检质量登记、巡检质量数据分析等功能。

    2.3 建立订单快速交付系统

    为了快速响应市场，起帆电缆采取按订单生产和备库生产相结合的生产模式。在MES系统的支撑下，起帆电缆建立了覆盖销售接单、生产计划、车间制造、物流发货一体化的快速响应机制，以应对每天数千张订单的快速流转。在车间作业计划排程时，考虑工序半成品的库存情况，优先利用现有库存，无库存时新下工序作业计划，这种满足交付的拉式排程法，既能确保交付及时性，又能合理控制库存水平。

    在MES系统的支撑下，实现销售中心接单、审单、发货审查的一气呵成；生产部根据销售订单下达生产订单、调度反馈，无缝衔接；制造车间的实时报工、领料出库、完工入库，有条不紊；物流仓库的成品发货、库存盘点、数量统计，高效准确。

    2.4 启动金思维商业数据平台BDP

    通过BDP大数据分析平台，实现营销、生产、财务、质量、能耗、人力资源等业务指标的统计分析及实时展示。

    营销指标：按年度、月份统计各产品种类的销售额情况，按客户所属地区显示销售额情况，截止当日的年销售额、当日实时销售额，截止当日的年退货额、当日退货额，截止当日的年发货金额、当日的实时发货金额，按客户订单金额统计排名前20名的经销商和非经销商，销售渠道对应销售额的对比情况（经销、电子商务、直销、其他）等。

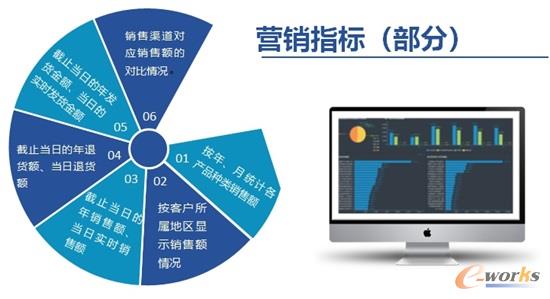

图2 营销指标（部分）

    财务指标：应收账款：即时的应收账款总额、应收账款排前20名客户；应付账款：即时的应付账款总额、应付账款排前20名客户；支出情况：经营性收入支出情况；回款：按回款类型（电汇、承兑、本票）查看各类型回款的占比情况；毛利率：各产品类别销售毛利、各销售部的销售毛利、各经销模式的销售毛利、各区域的销售毛利；应收票据情况、销售未开票金额情况等。

    生产指标：按月、按车间统计各产品种类产量情况、订单的完成率等。

    质量指标：各工序不合率、成品合格率、原材料合格率、客户投诉次数、过程不同类别不合格情况等。

    能耗指标：电力消耗同环比情况、天然气消耗同环比情况、柴油消耗同环比情况等。

    采购指标：订货完成率、到货及时率、铜材铝材月均价格走势情况、金属材料/塑料材料收货情况、金属材料排名前20名供应商订单情况，塑料材料/辅材排名前10名订单情况等。

    人力资源指标：在职人员数量、考勤工时情况、社保公积金交纳情况、人员流动情况、绩效考核金额、工伤人数及金额情况、月度培训情况、劳动合同续签情况、各科室人均计件工资情况等。

    2.5 建立基于MES系统的业财一体化成本核算体系

    起帆电缆建立基于MES系统的业财一体化成本核算体系，成功解决财务核算工作难点问题，财务核算工作更规范、更准确、更高效。

    （1）支持半成品成本还原，实现从下至上的成本核算，让财务核算更准确。

    MES系统自动提取车间半成品库中各半成品月末结存数量，并根据半成品结存数量，还原计算铜、铝等原辅料用量。按铜、铝等原辅料按当月实际成本计算当月结存半成品成本，实现半成品成本还原，让财务核算更准确。

    （2）支持个性化的收入确认方式，让核算符合新收入准则，工作更规范。

    MES系统根据企业确认收入的特点进行了个性化调整，以交货单签收作为依据确认收入。通过系统可查询发出商品、已开票未签收明细以及未开票已签收明细，并支持按物料、开票单位、仓库等汇总，发货信息、签收信息、确认收入、在途信息等一目了然。

    （3）支持集团化、多工厂、多会计单位复杂核算方式，让核算工作更简单。

    MES系统支持多工厂、多会计单位的集团化管控模式，让会计核算工作更简便，很好地支撑了企业的快速发展。

    （4）以财务核算的规范化，倒逼业务处理的规范化，进一步提高企业的内控水平。

    通过MES系统的上线运行，不仅进一步规范了公司的财务管理工作，而且以财务核算规范化为契机，倒逼业务处理的规范化，促进业务处理与财务处理规范化、一体化的良性循环，进一步提高企业的内控水平。

    3.效益分析

    (1)全程快速响应，建立“起帆速度”。生产完工后一个小时内可完成数量统计、产品入库、产品发货等手续，较以前缩短11小时。

    (2)BDP平台，大数据辅助智慧决策。通过BDP平台，数据直接来源于MES系统，实时获取，实时展示，无需人工统计数据形成报表。与手机APP应用实现互联共享，各业务部门管理人员通过智能手机或PAD可根据权限随时随地查看所需数据，并通过仪表图、折线图、柱状图、堆积图、饼图、环形图等形式直观展示。

    (3)质量移动巡检系统验证起帆电缆工匠精神。通过质量移动巡检系统的应用，彻底甩掉手工账本，支持拍照取证、无线上传巡检结果，巡检过程高效化、无纸化，巡检流程规范化，减少巡检员三分之一以上。实现质量自动判定，及时发现、处理质量异常问题，快速出具产品检验报告与产品合格证，并提供丰富的数据分析报表。
